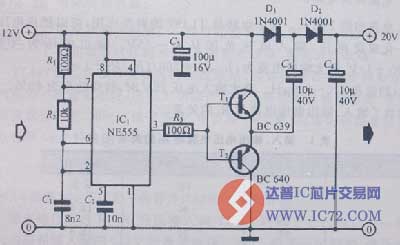

该电路可以提升直流电压，电路简单实用。IC1（NE555）连接成一个多谐振荡器，振荡频率约为8.5KHZ，输出的方波信号驱动T1、T2.。D1、C3、D2和C4组成倍压整流电路，C4两端的电压接近于T1、T2输出方波电压幅度的2倍，本电路中约为20V。电路的最大输出电流不超过70mA，当输出电流70mA时的输出电压是18V，这时转换效率为32%。

    如果对电压输出要求高，输出端可连接78LXX系统稳压IC。
