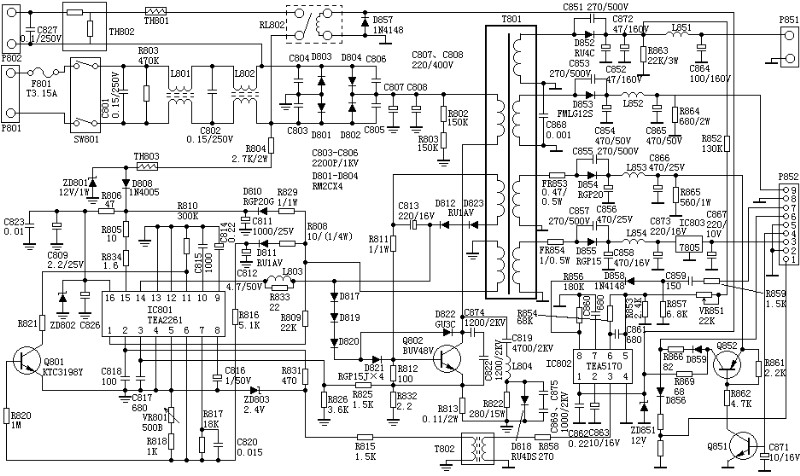

金星C6458采用的是它激式开关电源，振荡电路采用TEA2261。
振荡过程：
220V交流电经R804、TH803降压、ZD801稳压后得到12V左右的电压，经D806、R806送到IC801的（16）脚，作为IC801的振荡起动电压，当（16）脚电压大于10.3V时，电路开始振荡，从（14）脚输出激励脉冲，经D817、D819~D821加到开关管Q801的基极，正300V直流电压加在开关变压器的（1）脚，Q801的集电极接开关变压器的（3）脚，（1）、（3）脚间产生交流脉冲电压，这样，开关变压器各绕阻开始输出电压。
稳压过程：
1、待机状态：
TEA2261在待机状态时的输出电压受以下两方面的影响：一是经D811、R816送到（6）脚的电压，TEA2261（6）脚内部有一电压比较器，比较器的基准电压是2.49V，当（6）脚输入电压大于2.49V时，比较器输出负电压，反之，当（6）脚输入电压小于2.49V时，比较器输出正电压；另外，TEA2261的（10）、（11）脚和外接的R810、C815组成RC振荡电路，比较器输出的电压和RC振荡器输出的锯齿波一起加到内部的脉冲调制器，比较器输出的电压，能控制脉冲调制器输出的脉冲宽度，从而控制了（14）脚输出的脉冲，也就控制了开关电源的输出电压。
另一方面，由D811输出的电压经R816和R818、VR810分压，送到Q801的基极，经Q801放大后接IC801的（11）脚，以控制RC振荡器的荡器频率，调节VR810就能调节（14）脚输出脉冲的频率，因而能控制输出电压。
2、开机状态
开机状态，TEA2261的振荡频率由（2）脚输入的脉冲来决定。在开机状态时，CPU的（58）脚输出高电平，此高电平加到Q851的基极，Q851饱和导通，Q852也导通，从Q852的集电极输出12V电压，此12V电压一方面送到TA8659的（40）脚，作为行振荡起动电压，行扫描电路开始工作，另一方面经R869加到IC802的（2）脚，IC802开始工作。
IC802的（5）、（6）脚内部是一个电压比较器，比较器的基准电压是2V，开关电源的主电源电压+B（130V），经VR851、R852和R853分压后加到IC802的（5）脚，和比较器的基准电压比较后，输出一个控制电压。IC802的（7）、（8）脚内部是一个锯齿波振荡器，由灯丝绕组上取得的行脉冲经R859、C859、D858送到IC802的（8）脚，从而使（8）、（9）脚内部振荡器的振荡频率等于行频，振荡器输出的锯齿波经脉宽控制器、逻辑变换后，从（3）脚输出方波信号，电压比较器输出的控制电压可以控制（3）脚输出方波信号的宽度，因而可以通过调节VR851来调整输出电压的大小。
IC802输出的方波信号经T802隔离后送到IC801的（2）脚，以控制IC801（14）脚输出的脉冲宽度，也就是控制开关电源的输出电压。
保护电路：
1、过压保护：
TEA2261的（16）脚电压不能大于15.7V，当电源电压输出过高时，开关变压器（8）、（9）绕组输出的电压也必定升高，当该电压经D811整流、C811滤波后得到的电压大于15.7V时，TEA2261（14）脚输出的脉冲被关闭，开关电源无电压输出。这时，即使（16）脚电压降回到15.7V以下，（14）脚仍无脉冲输出，一定要将电源关闭，重新起动后再次检测（16）脚的电压，如小于15.7V电源才会重新工作。
2、欠压保护：
当TEA2261的（16）脚电压小于7.4V时，内部欠压保护电路动作，（14）脚输出的脉冲被关闭，重新起动时后再次检测（16）脚的电压，如大于7.4V电源才会重新工作。
3、过流保护：
开关管的发射极上接有R822和R832作为电流取样电阻，发射极上流过的电流在R822和R832上产生取样电压，此电压经R812和R831分压后，被送到TEA2261的（3）脚，此时TEA2261有两个门限：
第一个门限是当（3）脚电压大于0.6V时，（8）脚外界电容C816被充电，当C816上的电压被充到2.25V时，内部过流保护动作，（14）脚输出的脉冲被关闭，开关电源无电压输出，但如果C816上的电压还未被充到2.25V之前，（3）脚电压跌回0.6V以下，则C816会放掉被充上的电压，保护也就不会产生，这主要是防止开机瞬间，开关管充电电流过大时会引起的保护电路误动作。
第二个门限是当（3）脚电压大于0.9V时，过流保护电路立即动作，开关电源无输出。
4、磁饱和保护：
开关变压器一旦进入磁饱和，会引起电流急剧上升，开关管V802会损坏。经开关变压器（8）、（9）绕组取样，经R816向TEA2261的（1）脚送入取样电流，当（1）脚电压超过0.15V时，磁饱和保护电路动作，开关电源停止工作。
