引言

       在嵌入式系统中外部设备的功能实现主要是靠中断机制来实现的即将设备功能程序的实现以中断服务子程序的形式进行组织中断功能可以解决CPU内部运行速度远远快于外部总线速度而产生的等待延时问题因此实现中断的响应解析中断源跳转和中断返回等操作成为编程的关键这也是困扰初学者的一个难题中断处理的编程实现需要深入了解ARM内核和处理器本身的中断特征，从而设计一种快速简便的中断编程机制

        1  S3C2410X系统的异常中断

       S3C2410X是基于ARM920T内核处理器该系统提供的FIQ和IRQ异常中断用于外部设备向CPU请求服务，一般情况下都是采用IRQS3C2410X系统中通常在存储区的低端固化了一个32字节的硬件中断向量表，用来指定各异常中断及其处理程序的对应关系

       当一个异常出现后 S3C2410X系统中ARM处理器对异常中断的响应过程如下：

       (1)      保存处理器当前状态、中断屏蔽位以及各条件标志位将当前程序状态寄存器CPSR的内容保存到将要执行的异常中断对应的SPSR寄存器中

       (2)      设置当前程序状态寄存器CPSR中相应的位包括设置CPSR中的位，使处理器进入相应的执行模式；设置CPSR中的位，禁止IRQ中断，当进入FIQ模式时，禁止FIQ中断

       (3)      将寄存器lr_mode设置成返回地址

        (4)      将程序计数器值(PC)，设置成该异常中断的中断向量地址，从而跳转到相应的异常中断处理程序执行

       从异常中断处理程序中返回包括下面两个基本操作：

       (1)      恢复被中断的程序的处理器状态，即将SPSR_mode寄存器内容复制到当前程序状态寄存器CPSR中

       (2)      返回到发生异常中断的指令的下一条指令处继续执行，即将lr_mode寄存器的内容复制到程序计数器PC中

        当异常中断发生时，程序计数器PC所指的位置对于各种不同的异常中断是不同的，同样，返回地址对于各种不同的异常中断也是不同的例外的是复位异常中断处理程序不需要返回，因为整个应用系统是从复位异常中断处理程序开始执行的

       2  S3C2410X系统的中断编程机制

        如前所述，S3C2410X系统一般采用IRQ异常中断来帮助外部设备向CPU请求服务S3C2410X系统可接受32个异常中断源，同时也构成了一个IRQ中断向量表在该表中可以放置自己编写的对应中断源的中断服务程序入口地址S3C2410X系统的中断编程就是基于这张IRQ中断向量表来进行具体步骤是：

       （1）在S3C2410X系统初始化程序中放置IRQ异常中断解析程序的入口地址通过ARM两条微指令来实现：

∶

LDR       PC  IRQ_Addr

∶

IRQ_Addr          DCD       INT_IRQ

∶

        上面代码中的INT_IRQ是该系统中IRQ解析程序的入口地址只要有一个IRQ中断请求，系统就会自动的跳转到IRQ异常中断解析程序

      （2）编写IRQ中断解析程序中断服务程序通常是由高级语言编写，不好控制固定地址开始的跳转流程然而ARM处理器响应中断的时候，总是从固定的地址开始的为了使得上层应用程序与硬件中断跳转联系起来，需要编写一段中间的服务程序来进行连接这样的服务程序常被称作中断解析程序，通常用ARM汇编指令编写IRQ中断解析程序要做的工作主要是：将相关工作寄存器中的数据压栈保存；查寄存器INTOFFSET找出对应的中断源，根据IRQ中断向量表将该中断源对应的中断服务程序的入口地址装入程序计数器PC中执行

      （3）编写对应中断源的中断服务程序流程图如图1所示：

图1 中断服务程序流程图

       其中，中断现场保存的工作是：切换到System模式，关闭中断，将中断返回地址压栈中断返回的工作是：返回到IRQ模式，开中断，从堆栈中取出返回地址和中断之前相关工作寄存器中的内容，重新执行主程序中断服务的工作是具体实现外部设备向CPU请求的中断服务

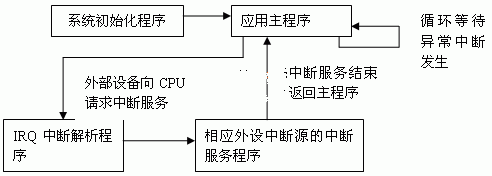

       基于上述三个步骤，总结出S3C2410X系统中断编程机制图如图2所示：

图2  S3C2410X系统中断编程机制图

       3  S3C2410X系统中断编程机制的应用实例

        图2所示的中断编程机制可以很好的实现S3C2410X系统中任何外设向CPU请求的服务下面通过一个实例讨论这种中断编程机制：S3C2410X系统中提供了五个16位定时器Timer0、Timer1、Timer2、Timer3、Timer4现利用定时器Timer0计数，计数完毕后产生中断，向CPU请求的中断服务是使系统中的二极管Led4点亮一段时间再熄灭

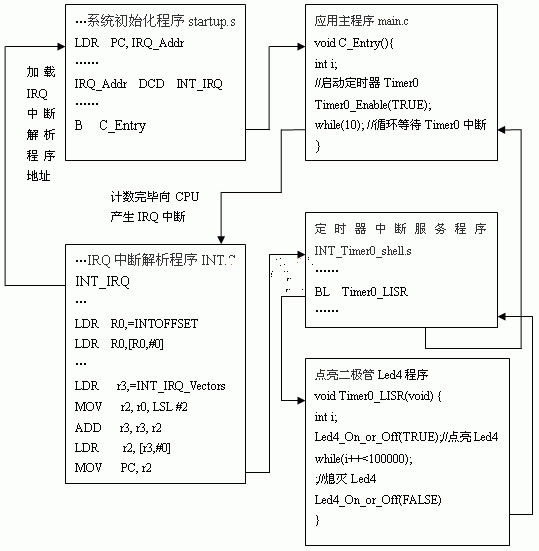

        依据上述要求，按照S3C2410X系统中断编程架构图编写了系统初始化程序(startup.s)、应用主程序（main.c）、IRQ中断解析程序（INT.S）、定时器中断服务程序（INT_Timer0_shell.s）、点亮二极管Led4程序（Timer0_LISR.c）这五个程序的流程图如图3所示：

图3 实例程序流程图

        值得注意的是在IRQ中断解析程序INT.s中要定义IRQ32个中断源向量表同时将定时器中断服务程序INT_Timer0_shell.s的入口地址加到向量表中依据这个IRQ中断向量表，IRQ解析程序可以找到定时器0的中断服务程序的物理地址代码如下所示：

        INT_IRQ_Vectors ;// IRQ32个中断源向量表

    DCD     0            ;// Vector 00

    DCD     0            ;// Vector 01

    DCD     0            ;// Vector 02

    ……

    DCD     INT_Timer0_Shell    ;// Timer0是10号中断，INT_Timer0_Shell为定时器0

 的中断服务程序入口地址

    ………

    DCD     0          ;// Vector 31

        从此例中可以看出，这种中断编程机制不但可以满足外设所需要的服务，而且结构流程非常的清晰简便

        4  结束语

        本文作者创新点：介绍的中断编程机制是嵌入式编程中实用的方法，其原理是通用的当然，在实际开发中，需要根据系统处理器ARM内核的中断特征、处理器自身的中断控制器特点和实际要求具体细化流程图中的各个步骤和改写参考代码
