    运算放大器的概念

    目前运算放大器主体部分已集成化, 故运算放大器也称为集成放大电路,采用半导体制造工艺将二极管,三级管,电阻等元件及它们之间的边线,集成在一块半导体基片上,构成一个具有特定功能的完整电路系统。

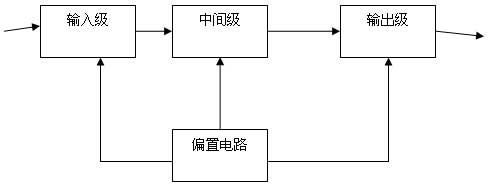

    其实内部是一个高放大倍数的直接耦合放大电路,内部一般包括:输入级,中间级,输出级和偏置电路四部分.它们的关系可表示如下图:


    运算放大器的主要特点

    运算放大器的主要特点是电压增益大,输入电阻大,输出电阻小。

    运算放大器的分类

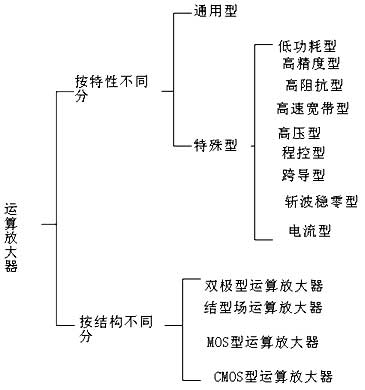

    有两种分类方法,分别为按特性不同分和按结构不同分,具体内容可以用图表示如下:


    运算放大器的特点

    (1)集成运算放大器采用直接耦合放大电路,对直流信号和交流信号都有放大作用.

    (2)为克服零漂现象,提高共模抑制比,输入端全部采用差分放大电路,并采用恒流源供电.

    (3)采用复合管提高电路的增益.


    (4)电路中的无源器件多用有源器件来代替.

    (5)总结可得最重要的三个特性是:1,高输入阻抗;2,高电压增益;3,低输出阻抗.

    运算放大器的主要技术指标

    集成运放的性能指标较多,可主要常用的几种有:

    (1)开环差模电路增益 (2)输入失调电压及失调电压温漂 (3)输入失调电流及失调电流温漂 (4)差模输入电阻 (5)输入电阻 (6)共模抑制比 (7)截止频率 (8)转换速率

    运算放大器的功能

    运放有相加、相 减、比例放大、积分微分等运算功能,运放可以构成的简单高通、低通滤波器。可以制成波形发生器。
