数字比较器的定义

用于比较两个数大小或相等的电路称为数值比较器。

1位数值比较器

设计比较两个一位二进制数A和B大小的数字电路，输入变量是两个比较数Ａ和Ｂ，输出变量YA＞B、 YA＜B、YA＝B分别表示A＞B、A＜B和A＝B三种比较结果，

4位数字比较器

1. 集成数字比较器CC14585

集成数字比较器CC14585是四位数字比较器，其管脚排列图如下图所示。

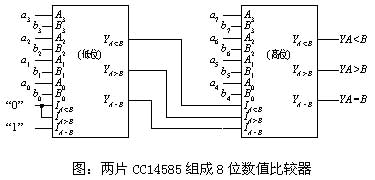

A、 B为数据输入端；它有三个级联输入端：IA＜B、IA＞B、IA＝B，表示低四位比较的结果输入；它有三个级联输出端：YA＜B、YA＞B、YA＝B，表示末级比较结果的输出。其功能表如表6.6.4所示。从表中可以看出，若比较两个四位二进制数A（A3A2A1A0）和B（B3B2B1B0）的大小, 从最高位开始进行比较，如果A3>B3，则A一定大于B; 反之, 若A3<B3，则一定有A小于B；若A3＝B3，则比较次高位A2和B2, 依此类推直到比较到最低位，若各位均相等，则A=B。 2. 数字比较器的扩展 74LS85数字比较器的串级输入端IA＞B、IA＜B、IA＝B是为了扩大比较器功能设置的, 当不需要扩大比较位数时, IA＞B、IA＜B接低电平, IA＝B接高电平；若需要扩大比较器的位数时, 只要将低位的FA＞B、FA＜B和FA＝B分别接高位相应的串接输入端IA＞B、IA＜B、IA＝B即可。
