编码器的定义与功能：

在数字系统里，常常需要将某一信息（输入）变换为某一特定的代码（输出）。把二进制码按一定的规律编排，例如8421码、格雷码等，使每组代码具有一特定的含义（代表某个数字或控制信号）称为编码。具有编码功能的逻辑电路称为编码器。编码器有若干个输入，在某一时刻只有一个输入信号被转换成为二进制码。如果一个编码器有N个输入端和n个输出端，则输出端与输入端之间应满足关系N≤2n。 例如8线—3线编码器和10线—4线编码器分别有8输入、3位二进制码输出和10输入、4位二进制码输出。

1.4线—2线编码器

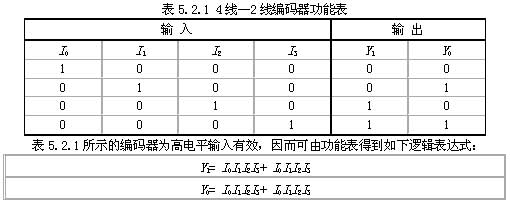

下面分析4输入、2位二进制输出的编码器的工作原理。4线—2线编码器的功能如表5.2.1所示。

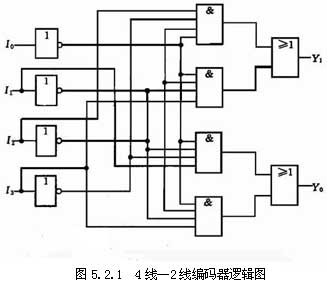

根据逻辑表达式画出逻辑图如图5.2.1所示。该逻辑电路可以实现如表5.2.1所示的功能，即当I0～I3中某一个输入为1，输出 Y1Y0即为相对应的代码，例如当I1为1时，Y1Y0为01。这里还有一个问题请读者注意。当I0为1，I1～I3都为0和I0～I3均为0时Y1Y0 都是00，而这两种情况在实际中是必须加以区分的，这个问题留待后面加以解决。当然，编码器也可以设计为低电平有效。

2.键盘输入8421BCD码编码器：

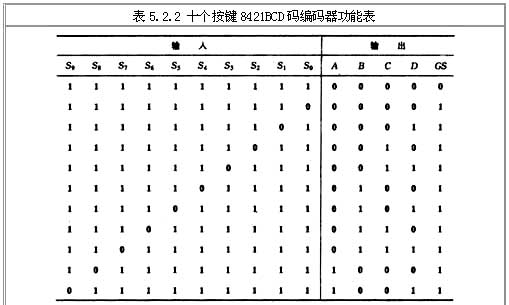

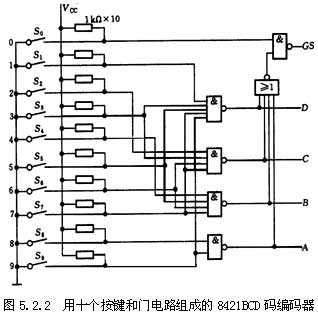

计算机的键盘输入逻辑电路就是由编码器组成。图5.2.2是用十个按键和门电路组成的8421码编码器，其功能如表5.2.2所示， 其中S0～S9代表十个按键，即对应十进制数0～9的输入键，它们对应的输出代码正好是8421BCD码，同时也把它们作为逻辑变量，ABCD 为输出代码(A为最高位)，GS为控制使能标志。

对功能表和逻辑电路进行分析，都可得知：①该编码器为输入低电平有效；②在按下S0～S9中任意一个键时,即输入信号中有一个为有效电平时，GS＝1，代表有信号输入，而只有S0～S9均为高电平时GS＝0，代表无信号输入,此时的输出代码0000为无效代码。由此解决了前面提出的如何区分两种情况下输出都是全0的问题。

综上所述，对编码器归纳为以下几点：

1.编码器的输入端子数N（要进行编码的信息的个数）与输出端子数n（所得编码的位数）之间应满足关系式N≤2n。

2.编码器的每个输入端都代表一个二进制数、十进制数或其它信息符号，而且在N个输入端中每次只允许有一个输入端输入信号（输入低电平有效或输入高电平有效），输出为相应的二进制代码或二－十进制代码（BCD码）。

3.正确使用编码器的控制端，可以用来扩展编码器的功能。
