或逻辑及或门：

或逻辑指的是：在决定某事件的诸条件中，只要有一个或一个以上的条件具备，该事件就会发生；当所有条件都不具备时，该事件才不发生的一种因果关系。

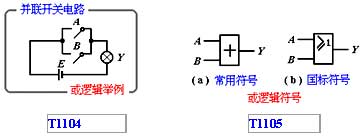

如图T1104所示电路，只要开关A或B其中任一个闭合，灯泡Y就亮；A、B都不闭合，灯泡Y才不亮。这种因果关系就是或逻辑关系。可表示为：

Y＝A＋B，读作“A或B”。在逻辑运算中或逻辑称为逻辑加。

或门是指能够实现或逻辑关系的门电路。或门具有两个或多个输入端，一个输出端。其逻辑符号如图T1105所示。

或门的输出与输入之间的逻辑关系用逻辑表达式表示为：

                     Y＝A＋B

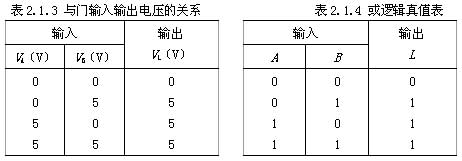

两输入端或门电路的真值表和波形图分别如表B1105和图T1106所示。

由此可见，或门的逻辑功能是，输入有一个或一个以上为高电平时，输出就是高电平；输入全为低电平时，输出才是低电平。

或门电路：

       可见，它实现逻辑运算：
                            L=A+B

同样，可用增加输入端和二极管的方法，构成更多输入端的或门。
