  • 用W611构成开关稳压电源的应用电路1
    http://www.ic72.com 发布时间:2009/5/13

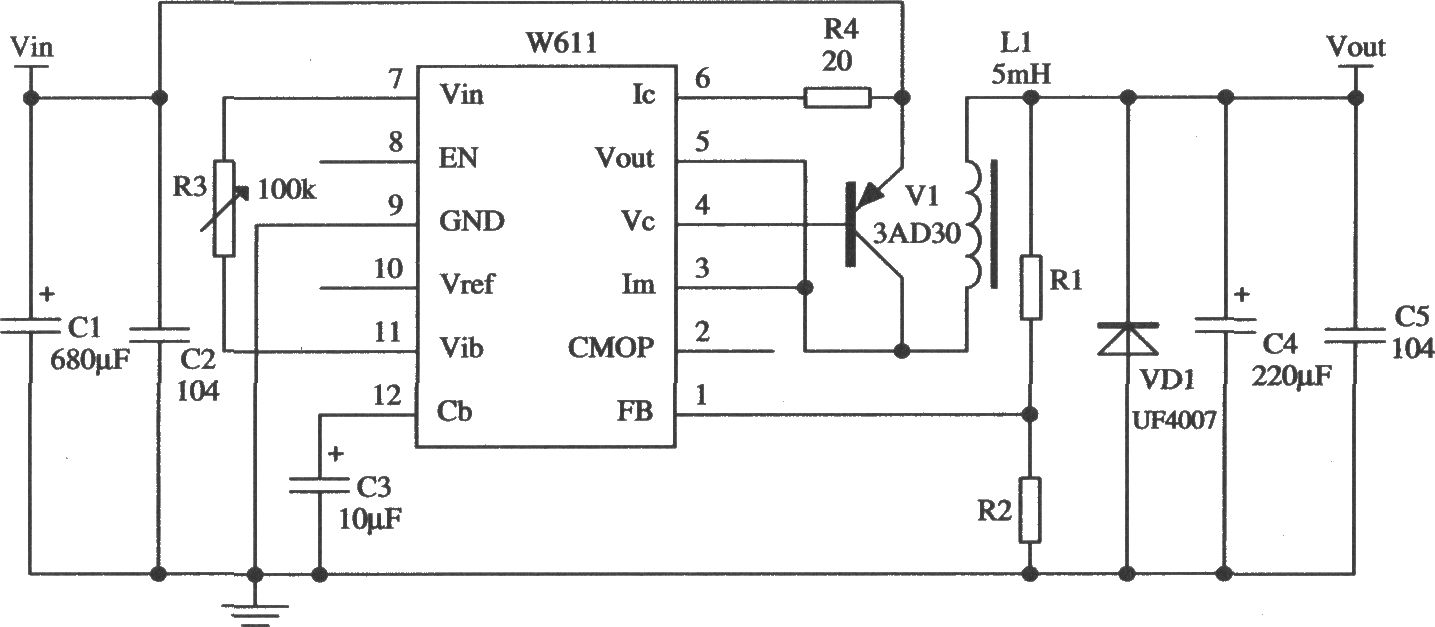

    如图所示电路是用W611多端可调高精度正集成稳压器组成的自激式开关稳压电源的应用电路。图示电路的开关频率约20~100 kHz,要求开关三极管Vl和续流二极管VDl有足够的开关速度和负载能力。图中开关三极管与W611内部的有关晶体管组成等效的NPN型管。图中输入、输出滤波电容同样应选得大一些。提高SV(线性调整率)的电阻仍以50 kΩ为宜。取样电阻R1、R2从输出电压端取出误差信号送入到误差放大器。晶体三极管的开关时间主要由输出电压Vout来决定。
