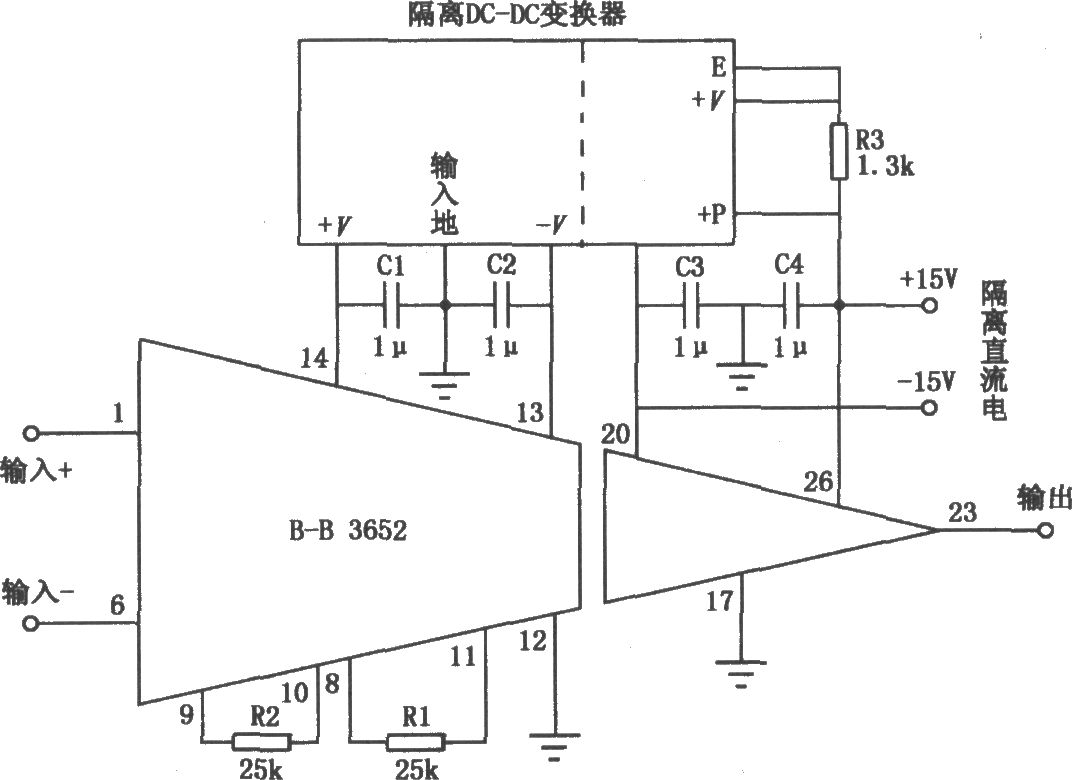

如图所示是以Burr-Brown 3652隔离放大器为基础组成的电路。3652的隔离和非隔离的部分均由专用电源722供电，该电源产生两个独立的±15V电源，每个电源都与50/60Hz交流电源隔离，722电源本身由取自交流电源的±12V供电。在某些情况下，非隔离部分(连到输出端)由取自50／60Hz交流电源的双极直流电源供电，如±12V或±l5V电源。但在任何情况下，隔离的直流电源都不取自交流电源。该电路的电压增益约为：

。在多数情况下，设计时常需要知道增益设置电阻的阻值，因而将上式变换，可求得R1 R2：

，这里R1和R2的单位为欧，Av是所需要的电压增益。
