  • 用相同参数构成的每倍频程24dB低通滤波器(μPC882)
    http://www.ic72.com 发布时间:2009/5/13

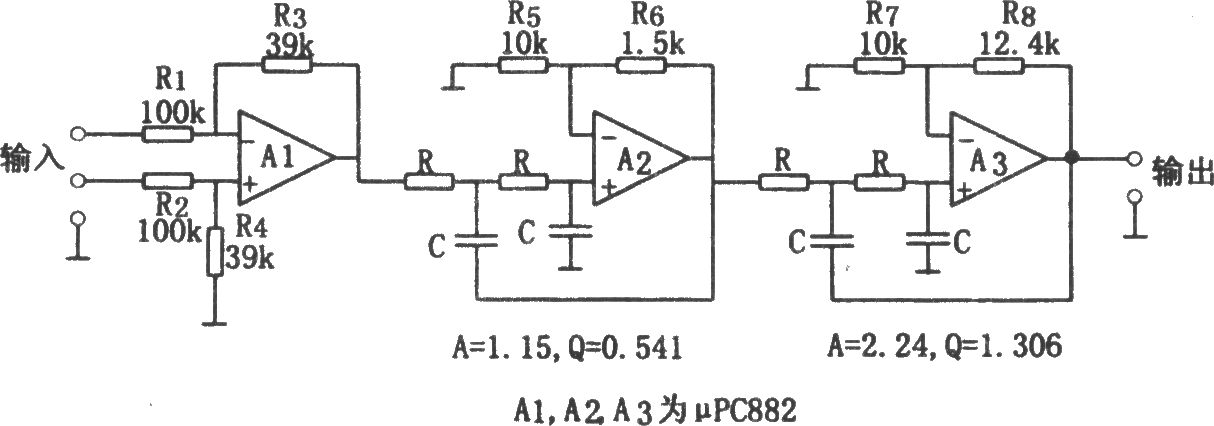

    如图所示为用相同参数构成的每倍频程24dB低通滤波电路。该电路为由参数相同的滤波元件构成的每倍频程24dB低通滤波器。为获得所需要的Q值,设定运放的开环增益大于1,此时输入级运放变成1/2.57的衰减器。该电路的特征是构成多级滤波器时,用确定截止频率fc的电阻R与电容C能实现相同常数。电路中元件的参数可以根据截止频率fc=1/(2πRC)进行计算,电阻范围为几kΩ到几百kΩ ,电容为几百pF以上。在具体确定元件数值时,一般先确定C值,然后根据R=1/(2πfcC)计算电阻R值。本电路中设Q1=0.541,Q2=1.036,根据A=3-(1/Q),则有R6=1.52kΩ,R8=12.35kΩ。如果选用的电阻精度不高,则在截止频率附近特性不理想。
