  • 同时获得4种特性的滤波器(TL082)
    http://www.ic72.com 发布时间:2009/5/13

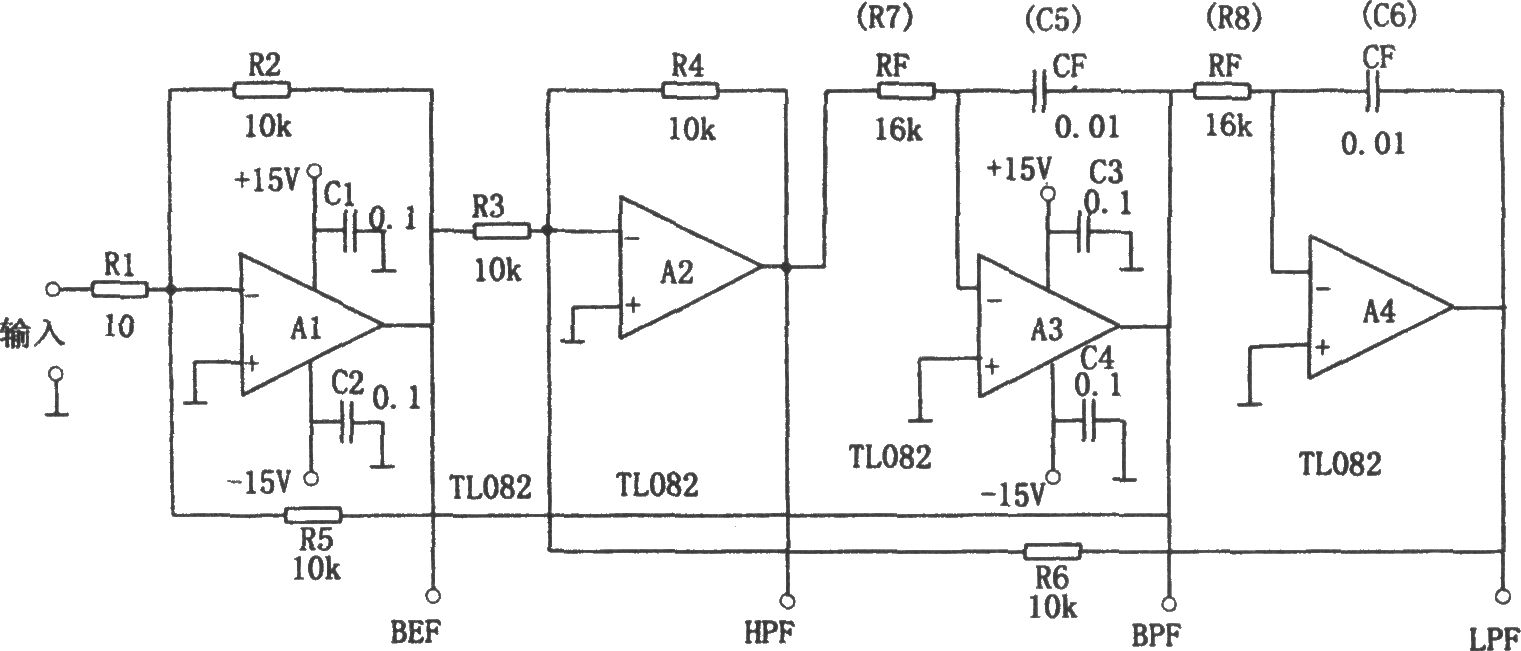

    如图所示为同时获得4种特性的滤波电路。该电路是可同时获得带通(BPF)、低通(LPF)、高通(HPF)和带阻(BEF)4种特性的滤波器电路。电路采用4个运放构成。其中RF和CF确定其中心频率f0,f0=1/2πRFCF。电路中的Q值由R5/R2确定,增益由R2/Rl确定。R5=10kΩ,因此Q=1,这时对于BPF、LPF和HPF。输出为0dB。输入为正弦波时,BEF输出为0,其他滤波器输出相同电压。LPF与HPF之间有90o相位差。LPF和HPF作为分离低频和高频用时,f0的损耗为-3dB,因此Q=0.7,但这时R5=7kΩ。电路中通过RF与CF调整频率,但一般限定在几十千赫,特别是A3和A4要采用高频特性好的运放。
