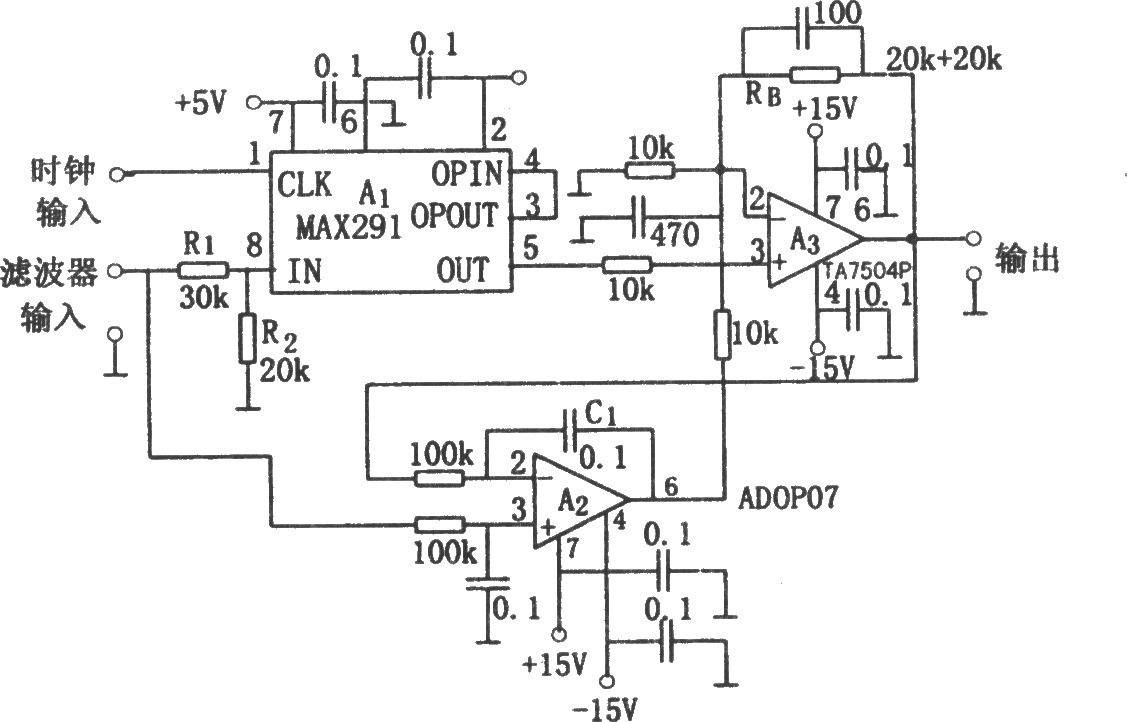

如图所示为8次低通滤波电路。该电路为采用开关电容构成的8次低通滤波电路。改变时钟频率可改变截止频率，并且截止频率为时钟频率的1/100。时钟输入端加 5V电平的方波信号，在A1的输入(IN)与输出(OUT)端之间可以获得低通滤波器的特性。由于输入衰减器与输出放大器的作用，输入输出信号电平可以达到±10V。当电源电压为 5V，输入电压峰峰值为9V以上时，为使失真不急剧增大，在电路输入信号端接入R1和R2组成的衰减器。输入电压为0V时，输出端产生的漂移电压最大可达0.4V，为此用A2检测输入输出之间的直流电压差，并加到A3同相输入端。从而抵消漂移电压。A3用于平滑A1输出阶梯状波形，增强其效果。为了进一步降低输出时钟脉冲，可以使用A1中的运放构成滤波器。
