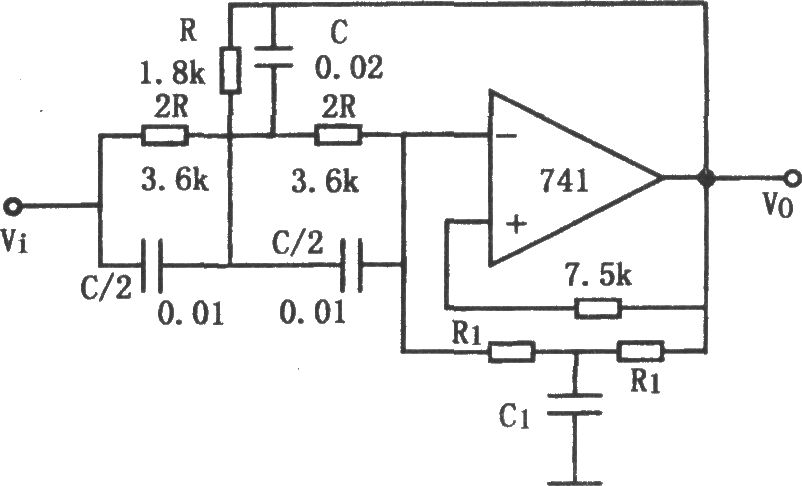

如图所示为Q值可调的带阻滤波电路。该电路是由增益为1的放大器、RC双T网络以及决定电路Q值的RC单T网络组成，其Q值可变，而且Q值的变化对陷波频率没有影响。陷波频率和Q值的稳定性取决于T型网络中的无源元件，通过选择适当的元件可以作成稳定的滤波器。图中陷波频率ω0和Q值为：

。

由上式可见，陷波频率由双T网络决定。当R=1.8kΩ，C=0.02μF时，陷波频率f0=4.4kHz。为了得到高稳定性的陷波滤波器，除采用高性能的运算放大器外，还必须采用高精度无源元件。如果电阻R和电容C有相反的温度系数，而且R1和R温度系数也相同，则可得到稳定的ω0和Q值。
