  • 高Q带通滤波器(SF356)
    http://www.ic72.com 发布时间:2009/5/13

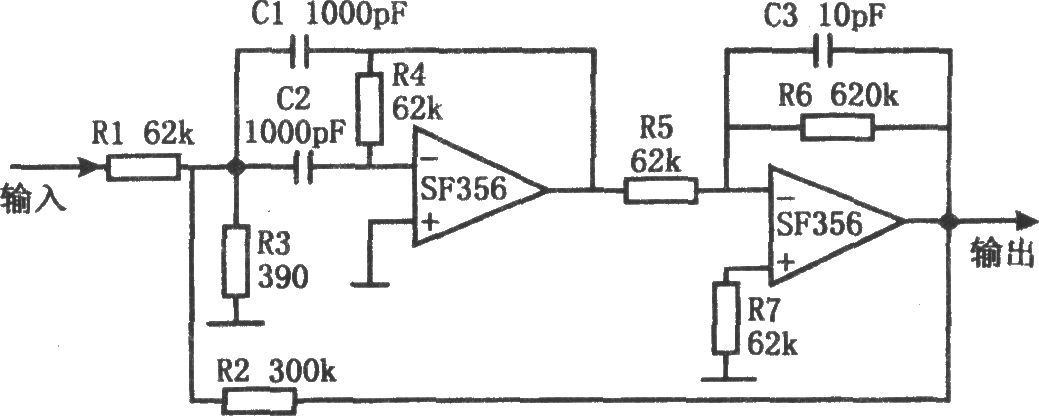

    如图所示为高Q带通滤波电路。该电路采用两块高输入阻抗运算放大器SF356,其中第一级作为普通的单级滤波器,其Q值较低,R3取值较小,信号衰减较大,放大倍数小。但是第二级反相比例放大器具有10倍的放大倍数,而且通过R2到第一级输入端,引入一定量的正反馈,这样就提高了整个电路的Q值,因此该滤波器具有较好的选频特性。
