KJ004

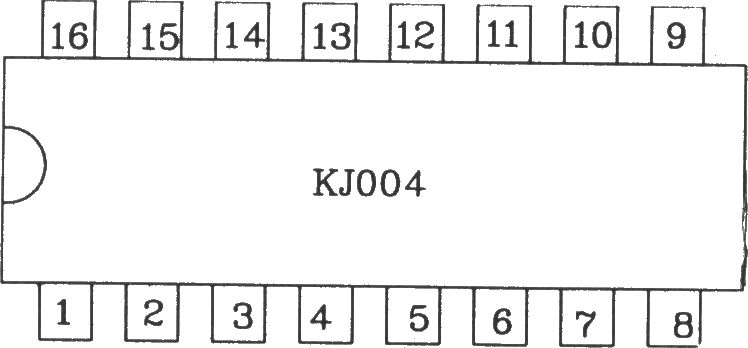

可控硅移相触发器KJ004电路适用于单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。电参数如下：电源电压：直流 15V，-l5V，允许波动±5％(±10％功能正常)。电源电流：正电流≤15mA，负电流≤10mA。同步电压：任意值。同步输入端允许最大同步电流：6mA(有效值)。移相范围：≥l70°(同步电压30V，同步输人电阻15kΩ)。锯齿波幅度：≥1OV(幅度以锯齿波出现平顶为准)。输出脉冲：a．脉冲宽度：10μs～2ms(改变脉宽电容达到)。b．脉冲幅度：>13V。C．最大输出能力：KJ004为lOOmA(流出脉冲电流)。KJ004A为10mA。d．输ttl反压：BVceo≥l8V(测试条件：Ie≤l00μA)。正负半周脉冲相位不均衡度≤±3°。使用环境温度为四级：C：0～70℃ R：-55～85℃E：-40～85℃ M：-55～125℃KJ004(KJ004A)采用双列直插l6脚封装，如下图所示其引脚图。

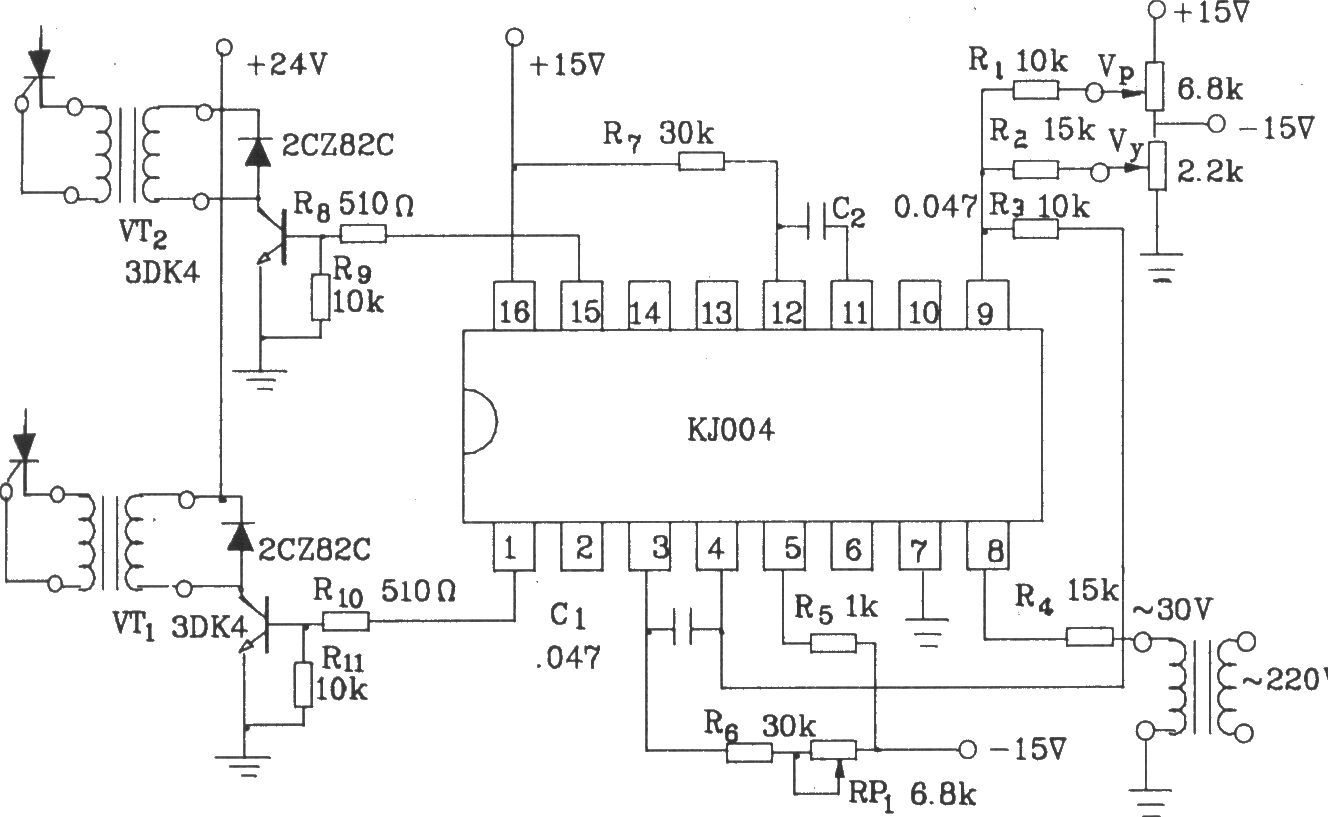

KJ004的典型应用电路如下图所示。该芯片由同步检波电路，锯齿波形成电路，移相电压、偏移电压和锯齿波电压综合比较放大电路及功率放大电路四部分组成。同步串联电阻值可以按下式计算:

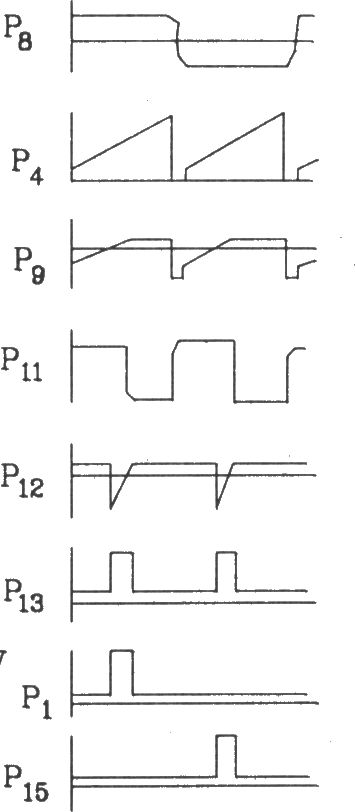

KJ004各点波形图如下所示:
