  • 脉冲列调制形成器KJ042外电路连接图
    http://www.ic72.com 发布时间:2009/5/13

    KJ042

    KJ042脉冲列调制形成器主要适用于作可控硅三相桥式全控整流电路的脉冲列调制源。电路具有脉冲占空比可调性好,频率调节范围宽、触发脉冲上升沿可与同步调制信号同步等优点。KJ042也可以作为可控制的方波发生器,用于其它的电子线路中。 电参数如下:①电源电压:直流 15V,允许波动±5%(±10%功能正常)。②电源电流:≤20mA。③输出脉冲:a.脉冲幅度:≥13V。b.最大输出能力:l2mA。④输入端二极管反压:≥30V。⑤输入端正向电流:≤2mA。⑥调制脉冲频率5 ~10kHz(通过调节外接R、C达到)。⑦使用环境温度为四级:C:0~70℃ R:-55~85℃E:-40~85℃ M:-55~125℃KJ042采用双列直插l4脚封装,如图所示。

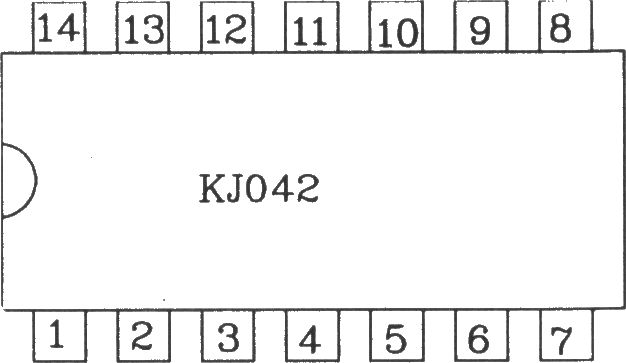

    KJ042引脚图KJ042作为三相全控桥式电路的脉冲调制源应用如下图所示。调制脉冲的频率由外接电容C2和R1、R2的数值决定,见下式:

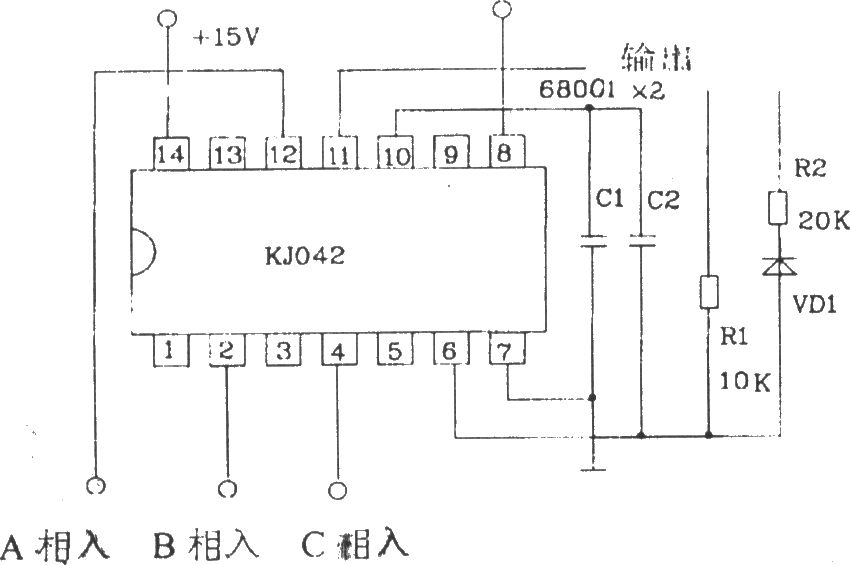

    KJ042的外电路连接图

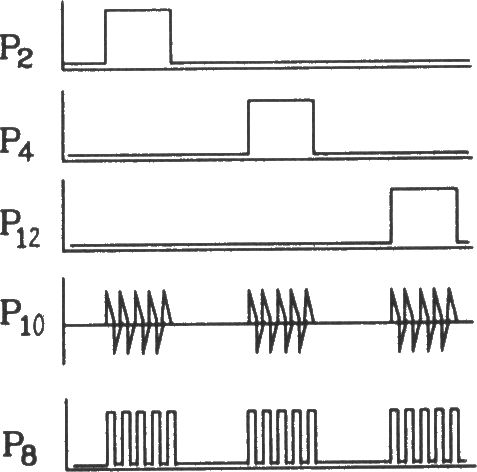

    KJ042各点波形图
