KJN4逆变换相板是专为中频设备配套使用的一种专用逆变部件。(1)电参数：中频反馈电压：50～100V。中频频率：1 000Hz、2 500Hz。超前角调节范围：1 000Hz：15°～50°。2 500Hz：15°～40°。可以改变C1～C2值调整。输出脉冲宽度：20～lOOµs(可以改变C5、C8调整)。输出级允许负载电流：≥800mA。输出电压：±l5V，±0.5V， 24V( 4V～-lV)整流输入交流电源：(2×18)V(交流)。允许使用环境温度：O～ 70℃。KJN4逆变换相板的方框图如图所示。它由八部分组成：二个定角形成电路，二个脉宽形成电路，二个功率输出电路，一个检测单元和电源部分。

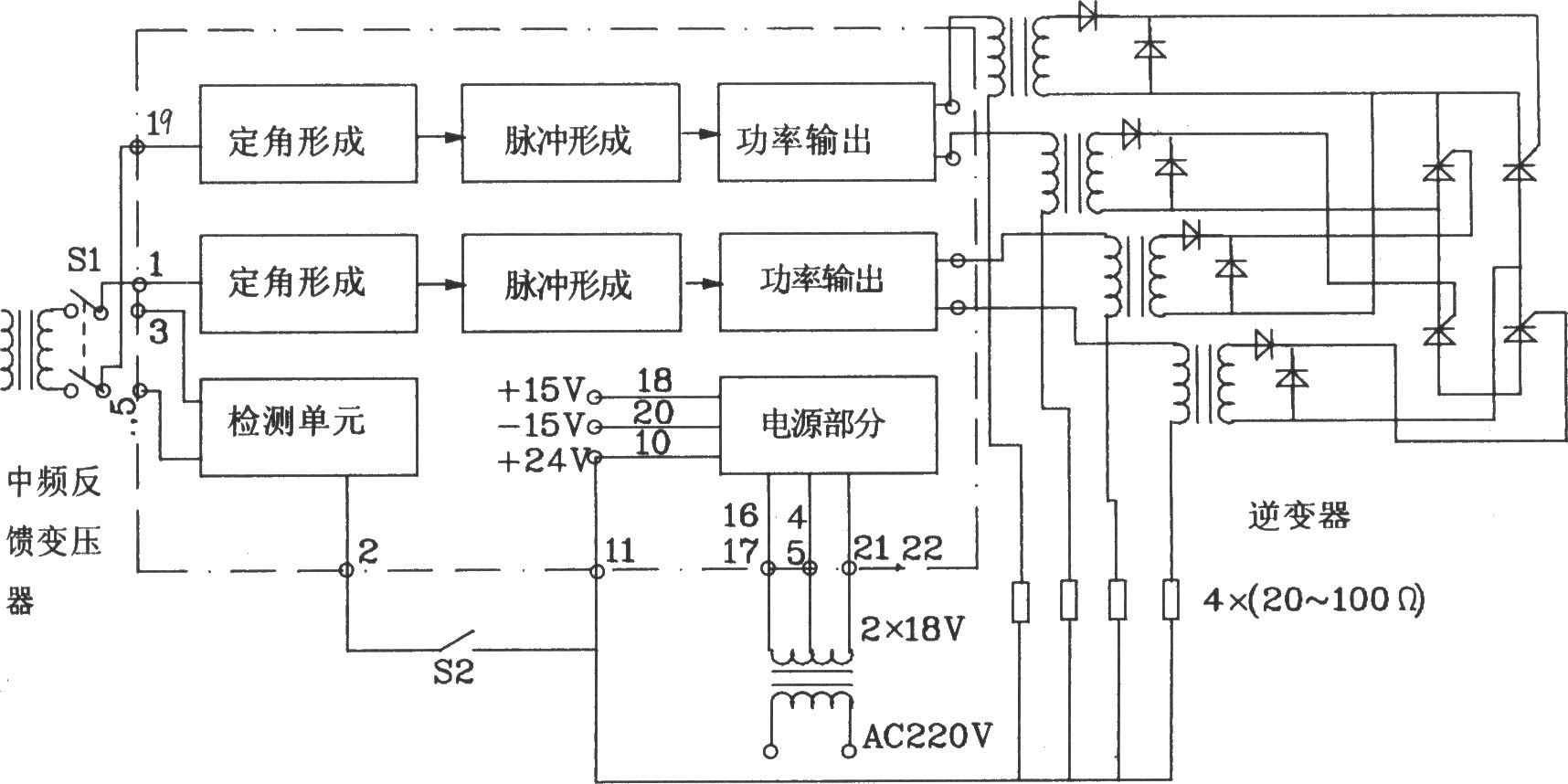

KJN4逆变换相板的方框图

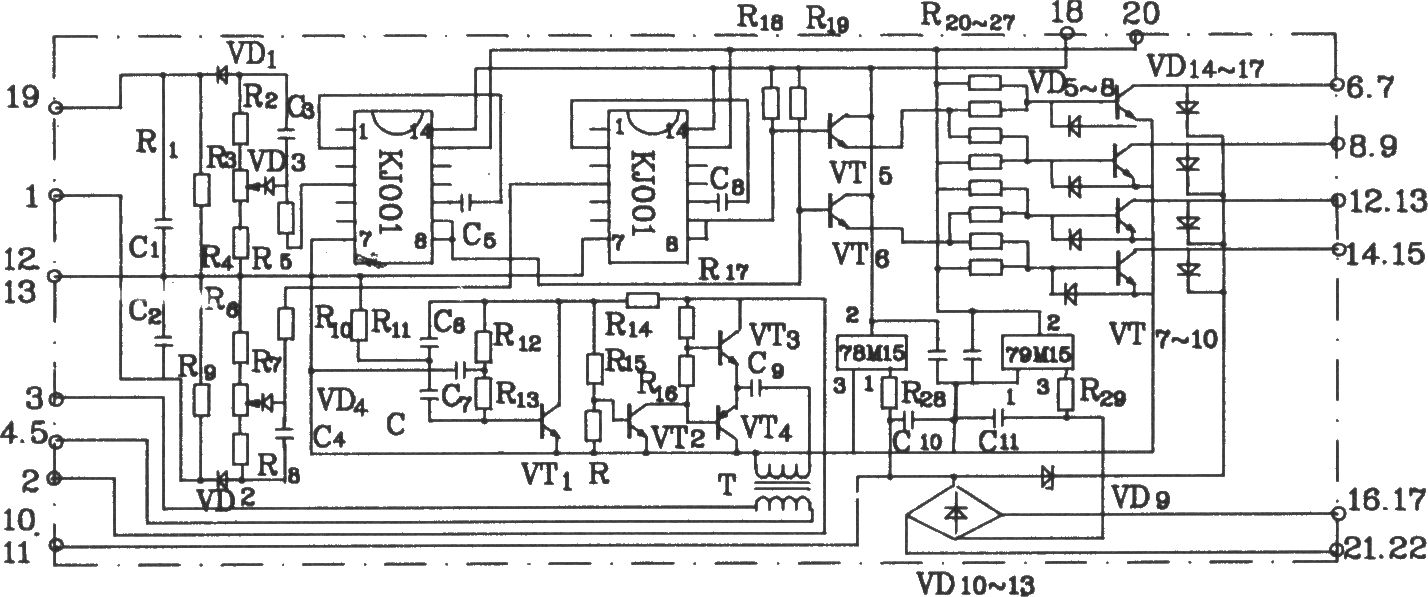

KJN4逆变换相板电原理图
