TCA785

TCA785可控硅移相触发器是西门子公司生成的单片可控硅移相触发电路。它能够输出两路相位差180°的移相触发脉冲，且触发脉冲可在0～180°之间任意移动。该电路主要用于各种变流设备中触发单双相可控硅，亦可用于晶体管驱动。 电参数如下：电源电压：直流±(15V 5V)％。交流同步电压：任意值(由所加同步电阻值决定)。同步输入电流：≤500µA。移相范围：0～180°。锯齿波幅度：≥10V。输出脉冲：a．脉冲宽度：30µs～180°-α。b．脉冲幅度：≥12V。

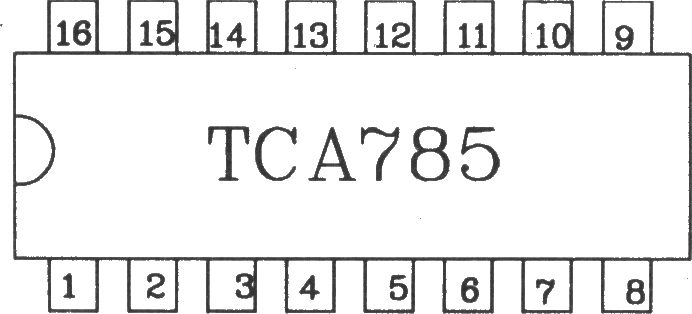

TCA785引脚图

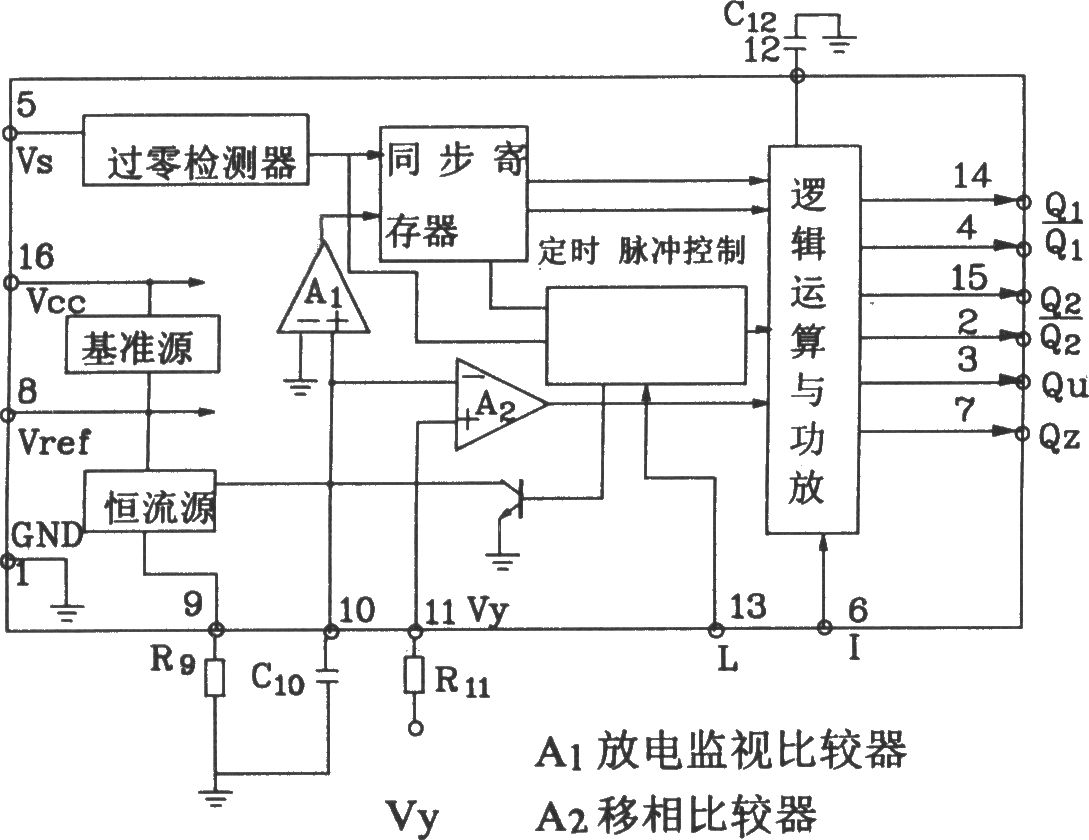

TCA75的内部结构框图及外电路的连接

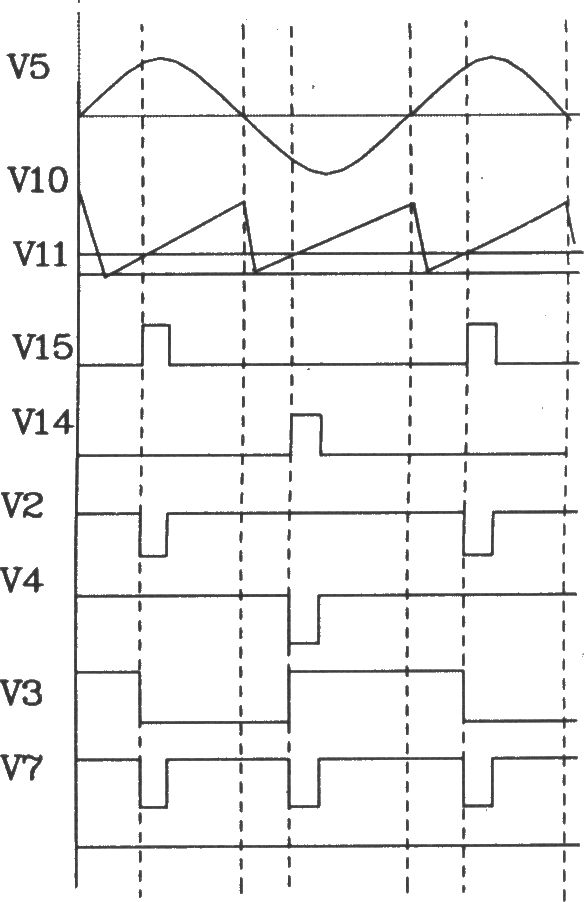

TCA785各引脚波形图TCA785内部电路主要由过零检测电路、同步寄存器、锯齿波产生电路、基准电源电路、放电监视比较器、移相比较器、定时控制与脉冲控制电路、逻辑运算及功放电路组成。

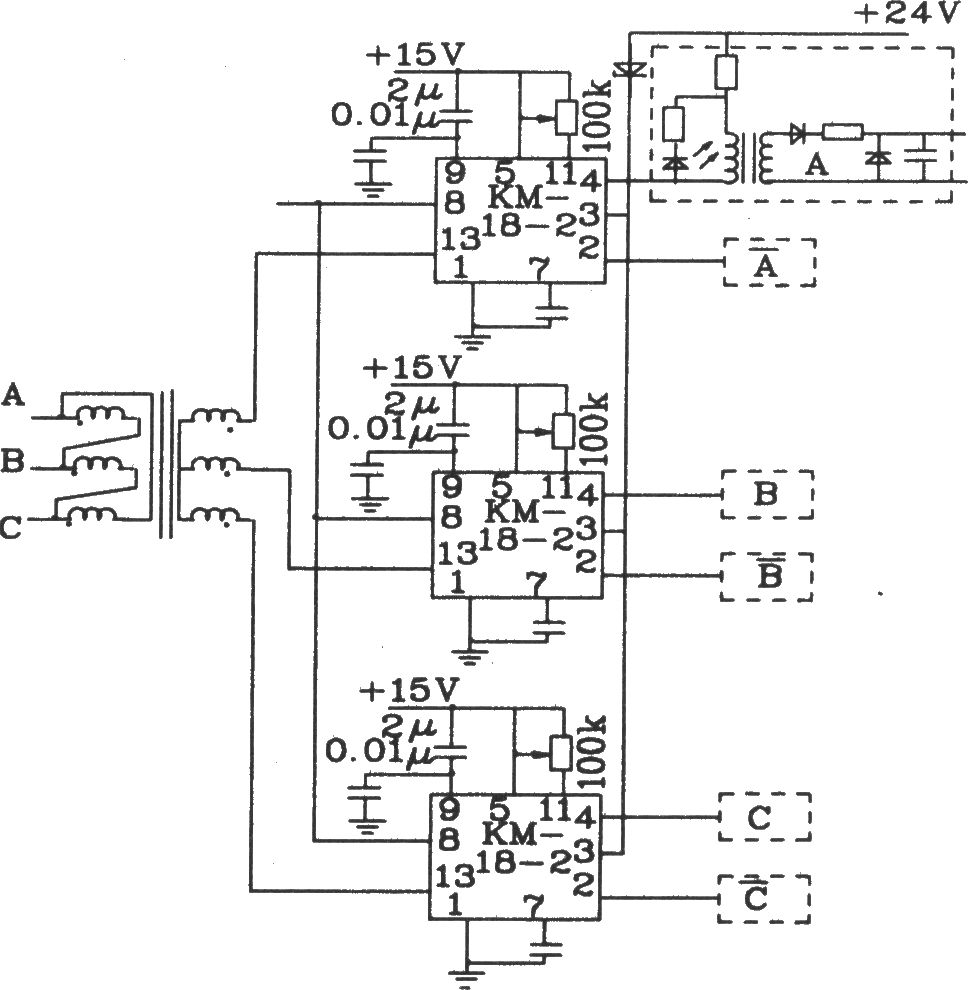

以TCA785为核心的可控硅三相全控桥触发电路

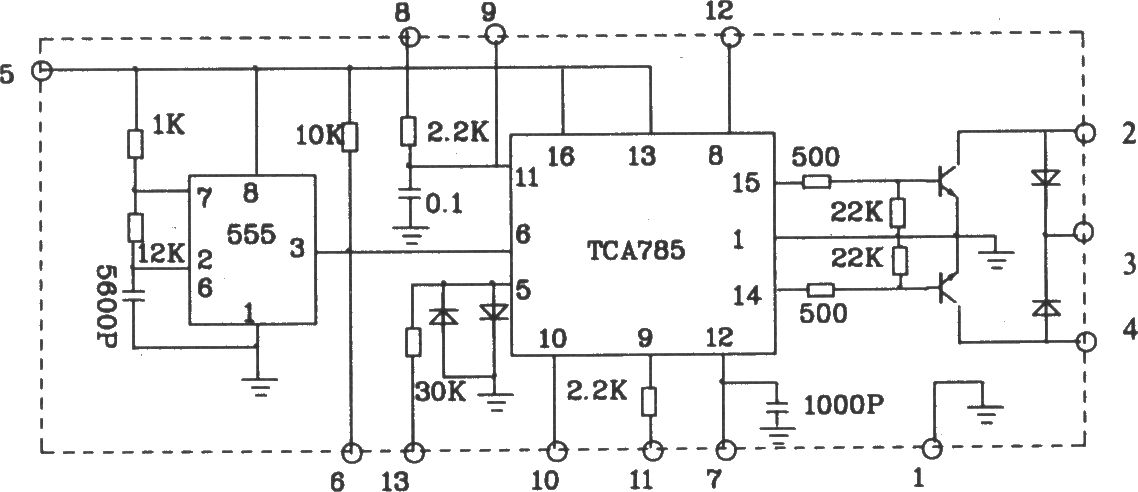

KM-18-2模块电原理图本电路可广泛地应用于三相全控整流、三相交流调压等方面。
