KJ041

KJ041六路双脉冲形成器是三相全控桥式触发线路中必备的电路，它具有双脉冲形成和电子开关的功能。使用两块有电子开关控制的KJ041电路组成逻辑控制，适用于正反组可逆系统。 电参数如下：电源电压：直流 15V，允许波动±5％(±10功能正常)电源电流：≤20mA。输出脉冲：a．脉冲幅度：≥1V。b．最大输出能力：20mA(流出脉冲电流)。输入端二极管反压：≥30V。控制端正向电流：≤3mA。KJ041采用双列直插l6脚封装，如图所示。

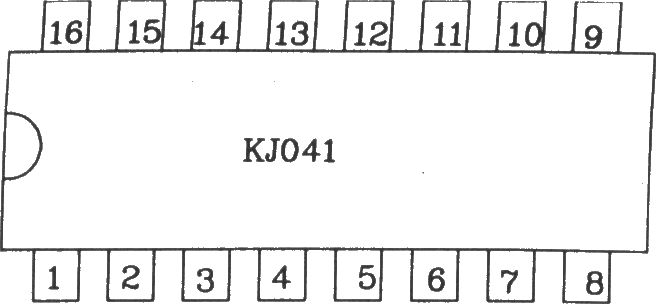

KJ041引脚图

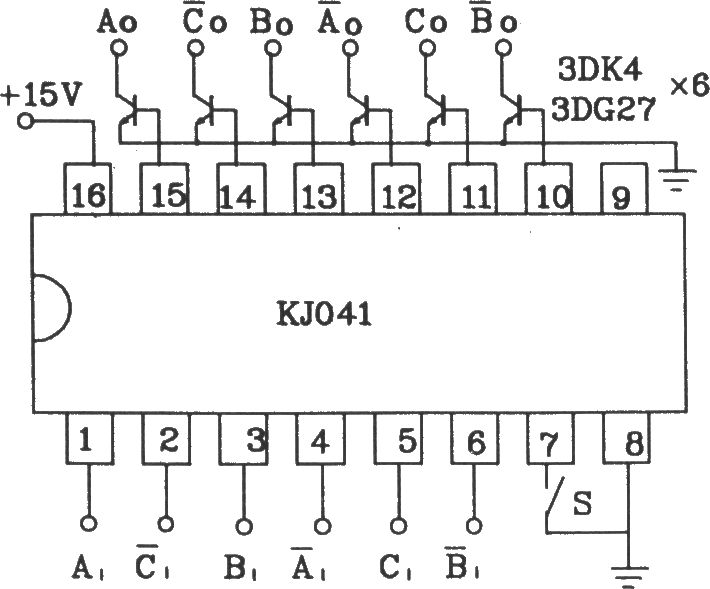

KJ041的外电路连接图

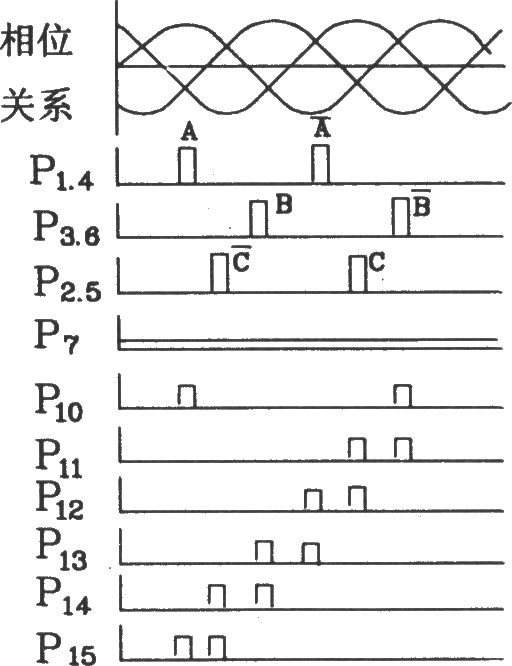

KJ041的各点波形图
