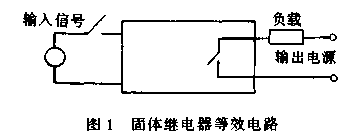

固体继电器（Solid State Relay SSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。它可以实现用微弱的控制信导(几毫安到几十毫安)控制0．1A直至几百A电流负载，进行无触点接通或分断。固体继电器是一种四端器件，两个输入端，两个输出端。输入端接控制信号，输出端与负载、电源串联，SSR实际是一个受控的电力电子开关，其等效电路如图。
此主题相关图片如下：
由于固体继电器具有高稳定、高可靠、无触点及寿命长等优点，广泛应用在电动机调速、正反转控制、调光、家用电器、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。
固体继电路工作原理
固体继电器与通常的电磁继电器不同：无触点、输入电路与输出电路之间光(电)隔离、由分立元件．半导体微电子电路芯片和电力电子器件组装而成，以阻燃型环氧树脂为原料，采用灌封技术持其封闭在外壳中、使与外界隔离，具有良好的耐压、防腐、防潮抗震动性能。
固体继电器由输入电路、驱动电路和输出电路三部分组成。

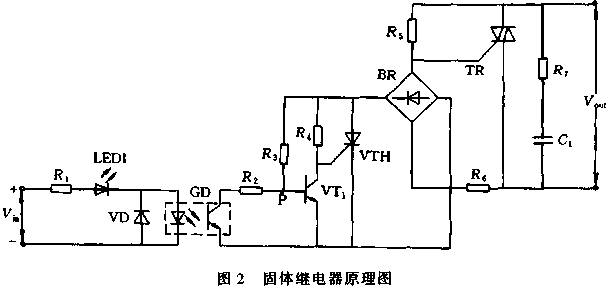

这里仅以应用较多的交流过零型固体继电器为例，介绍其工作原理。该电路采用了过零触发技术，具有电压过零时开启，负裁电流过零时关断的特性，在负载上可以得到一个完整的正弦波形，因此电路的射频干扰很小。
此主题相关图片如下：
由于触发信号方式不同，AC—SSR还分为过零型触发(Z型)和非过零型或随机型(P型)触发两种，如图为其工作波形图。可见过零型和非过零型之间的区别主要在于负载交流电流导通的条件。过零型在输入信号Vin施加的t1时刻，由于此时电源电压处在非过零区，其输出端不导通，只有当电源电压到达过零区t2时，输出端负载中才有电流流过。而非过零型在输入信号Vin施加的t1时刻，不管电源电压处在什么状态，负载立刻导通。这两种类型的固体继电器关断条件则相同。
