  • 具有差动输入前置放大级的仪用放大器(OP08)
    http://www.ic72.com 发布时间:2009/5/13

    对电子测量电路的仪用放大器,其输入信号的最大幅度一般可能仅有几毫伏,而共模噪声电平可能高达几伏,所以仪用放大器的输入漂移、噪声抑制和共模抑制比对放大器动态性能的影响是至关重要的。同时被测信号源的内阻无法进行控制,而信号内阻的变化可能使放大器的两个输入端分别到地的电阻失配(即不满足平衡条件),这种失配除了造成增益变化外,还可能导致共模抑制比下降。

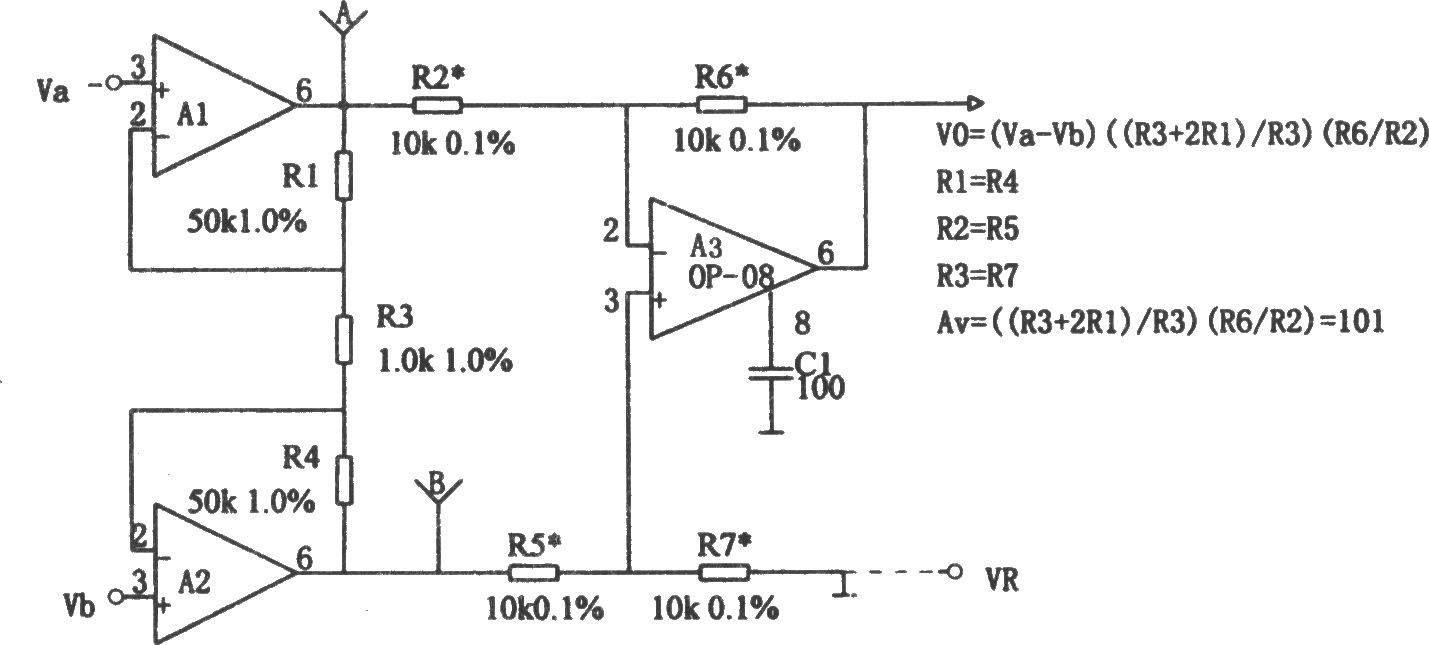

    补偿差模输入阻抗失配的有效方法是:提高放大器两个输入端的输入阻抗。为了提高输入阻抗和降低失调电压漂移,其最常用的电路形式如图所示。图中A1和A2是差模输入和差模输出的交叉耦合前置放大器。

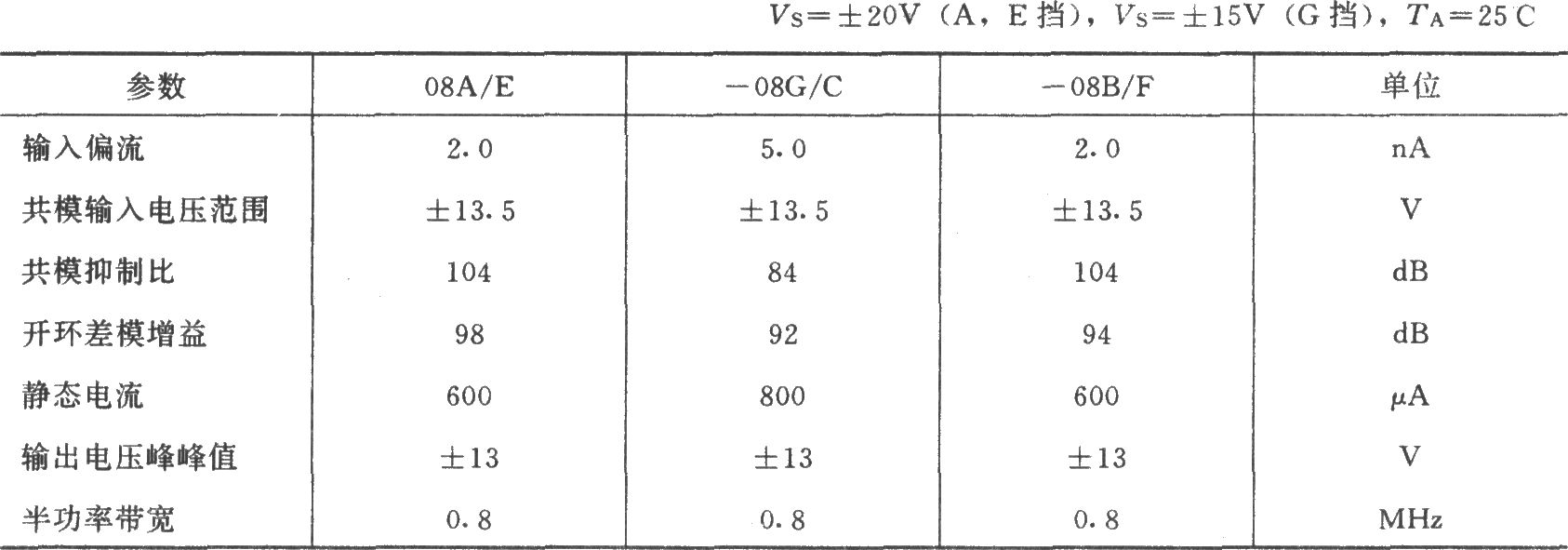

    OP08集成运放的主要参数(典型值):
