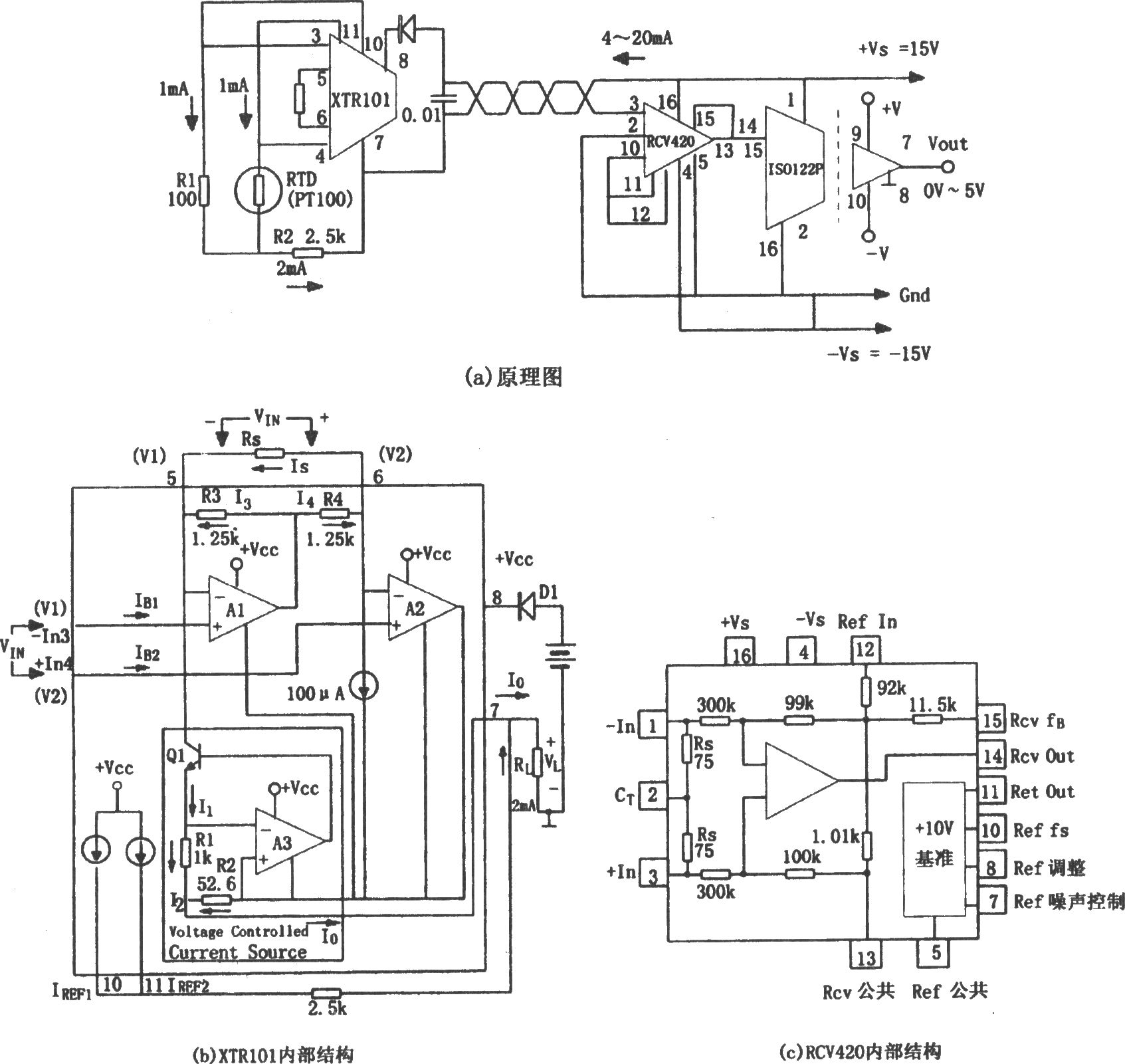

如图所示为远距离温度变送电路。在动力系统的实际应用中，须将设备的温度远距离地传送到监视中心，并与测量电路的高电压相隔离。该电路中，RTD为铂电阻温度传感器，当温度升高时，RTD的电阻值将增大。4～20mA的两线制变送器XTR101具有精度高、温漂低等优点，它能将温度变化转换为电流信号，并易于作远距离传输，因为电压信号在远距离传输损耗误差大且易受电磁干扰。电流信号经过远距离传送后加到精密I／V变换器RCV420，将4～20mA的电流信号转换为0～5V的标准电压信号，最后经隔离放大器ISO122隔离，输出与温度成正比的电压信号(0～5V)。

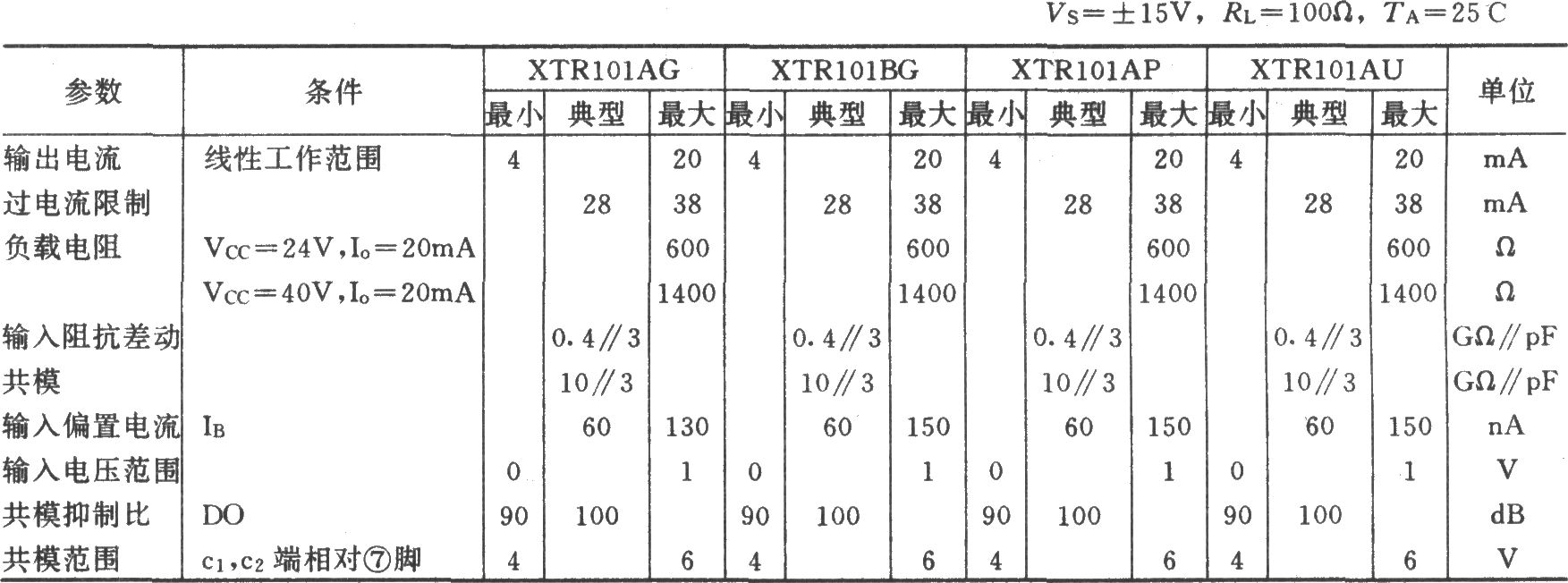

XTR101变送器的主要参数:

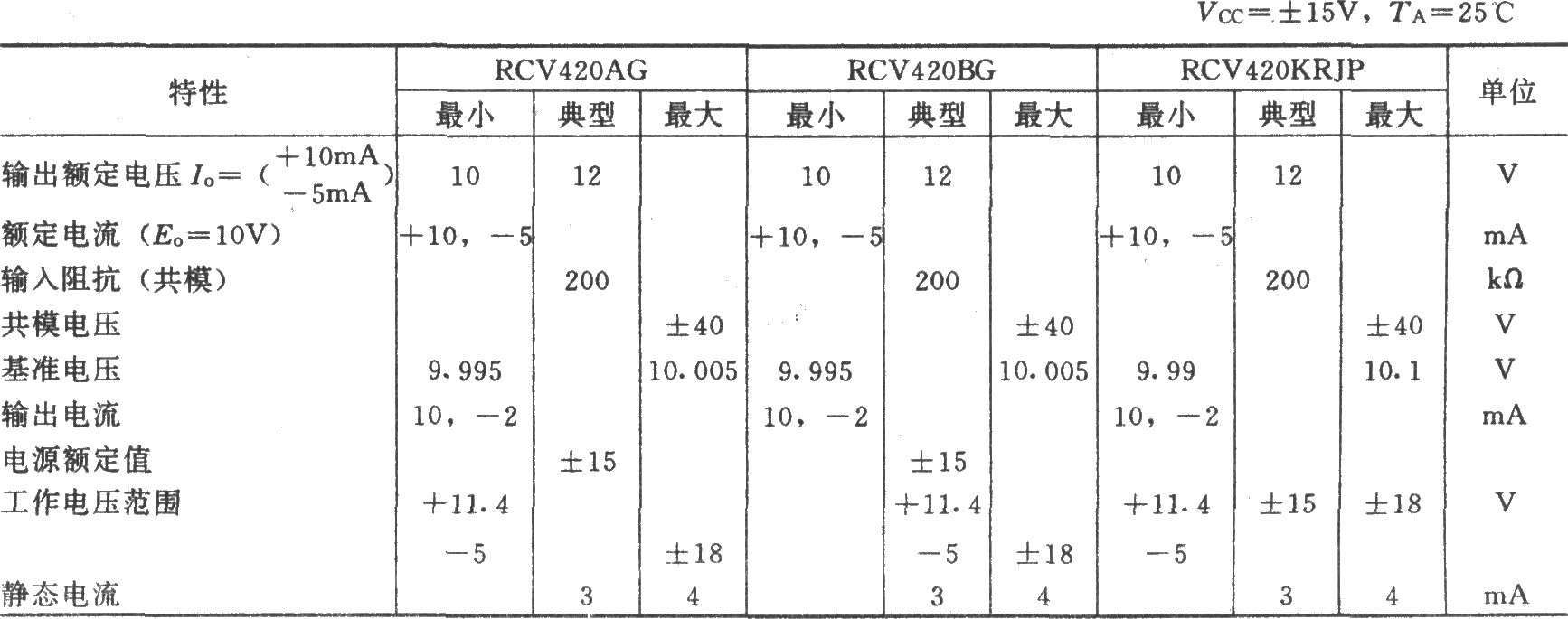

RCV420 I／V变送器的主要参数
