  • ISO101构成的精密电桥隔离放大器
    http://www.ic72.com 发布时间:2009/5/13

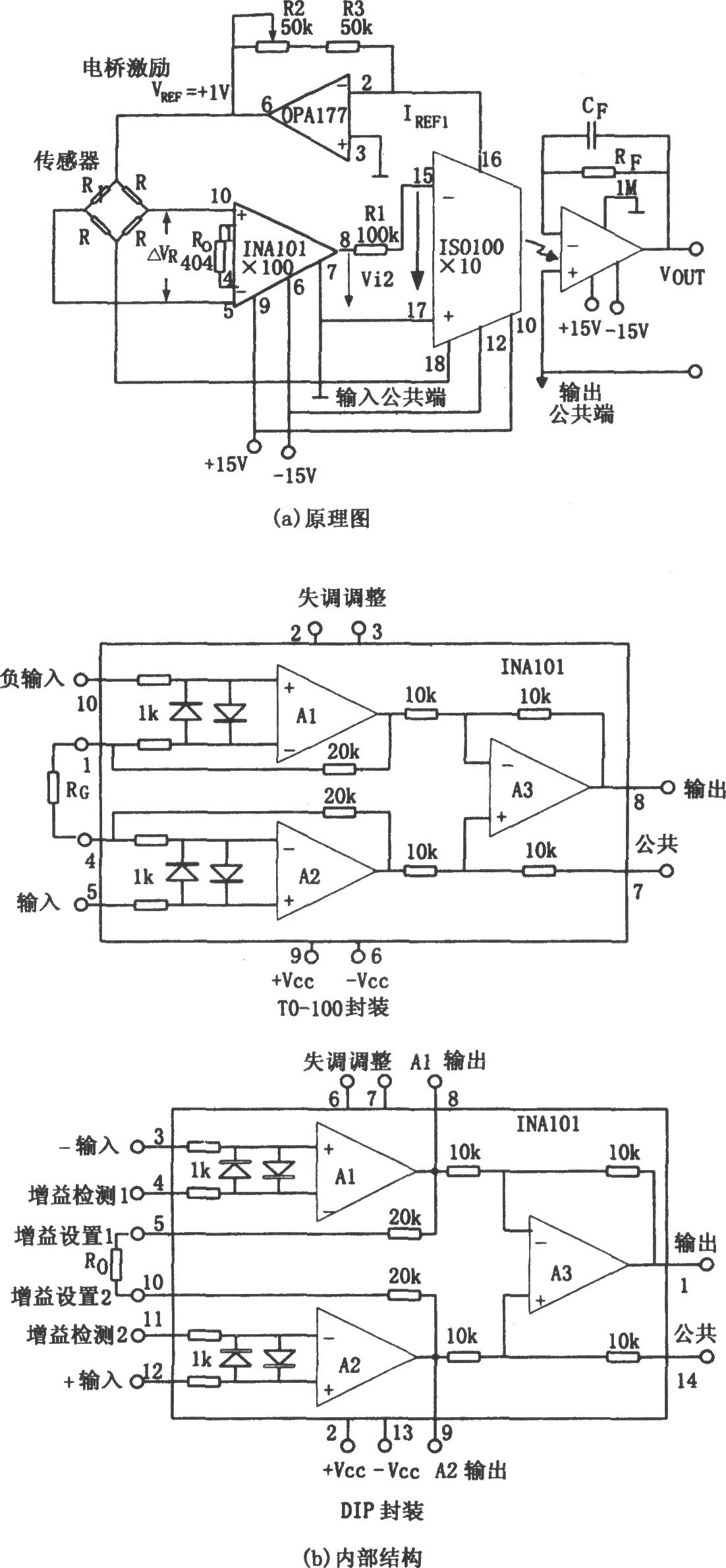

    如图所示为精密电桥隔离放大器电路。在自控、检测、数据采集等系统中广泛采用了电桥电路,以将非电量转换为电信号。图(a)给出了一种高精度、高增益电桥隔离放大器电路,电桥中的传感器R可以是热敏、光敏或压敏电阻等,采样电桥输出的信号电压为单极性信号,其值为0~-10mV。这个输入信号首先经过高精度仪用放大器INA101放大,该放大器的电压放大倍数为l00。INA101内部电路框图如图(b)、(c)。
