  • 用于浮点变换的增益可变成缓冲放大器(OPA676)
    http://www.ic72.com 发布时间:2009/5/13

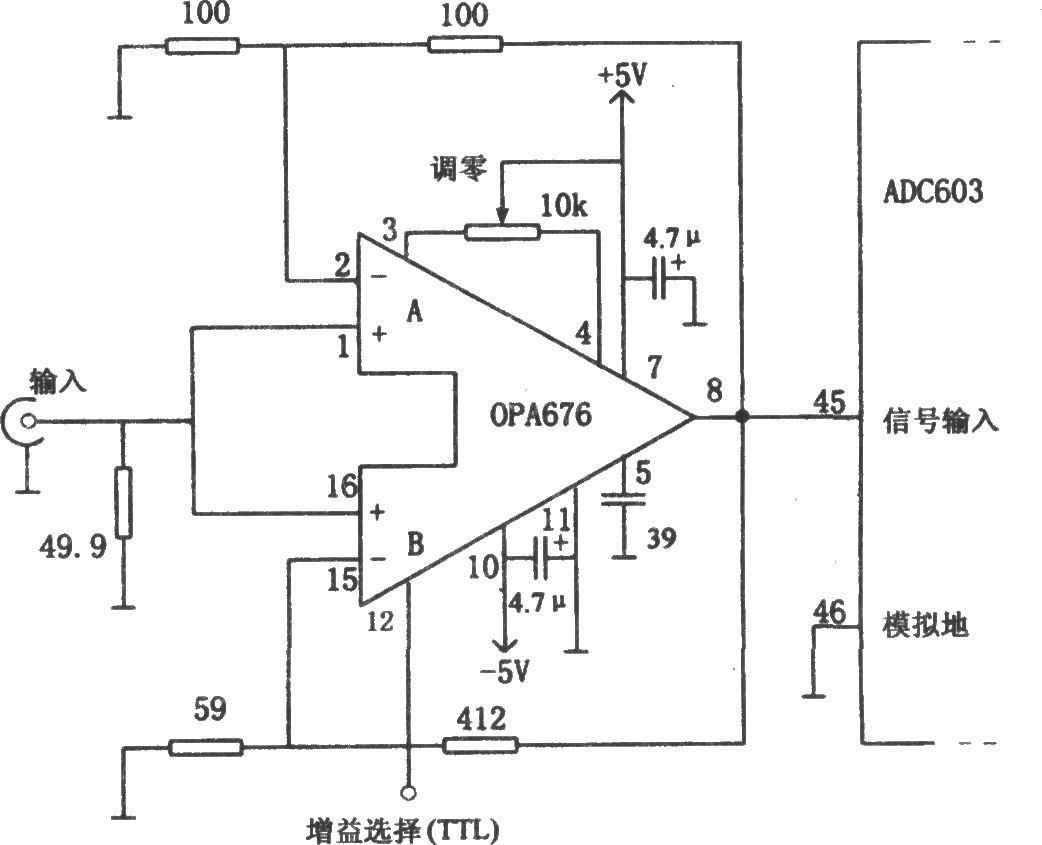

    如图所示为用于浮点变换的增益可编程缓冲放大电路。电路由两部分组成:由OPA676组成的缓冲放大器和由ADC603构成的模/数转换接口电路。OPA676集成芯片内部有两个特性完全相同但又相互独立的差动放大输入级,这两个通道A和B可由引脚12电平的高低来实现选通,即:当引脚12处于高电平(或TTL=“l”)时,通道A工作,通道B截止;当引脚12处于低电平(或TTL=“0”)时,通道A截止,通道B工作。两个通道的增益不同,利用引脚12的相应选通作用可实现增益的选择。由图可知:通道A的电压放大倍数为;AVA=1 R2/R1=2;通道B的电压放大倍数为:AvB=1 R4/R3=1 412/59=8。
