  • 差动输入/输出的增益可编程放大器(PGA202)
    http://www.ic72.com 发布时间:2009/5/13

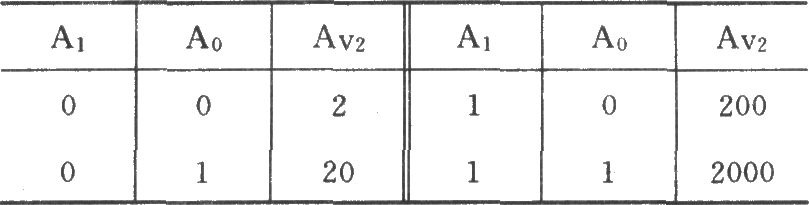

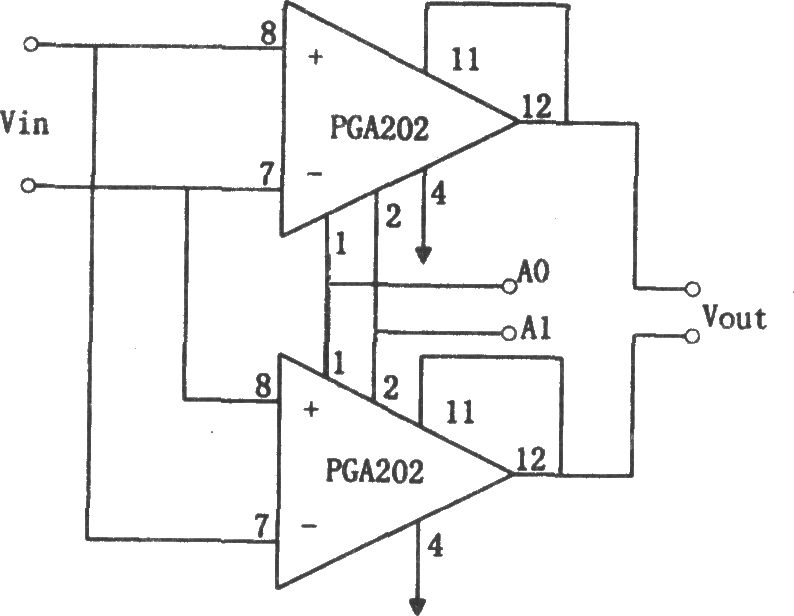

    如图所示为差动输入/输出增益可编程放大电路。该电路采用两片PGA202集成电路并接而成。PGA202为场效应管输入型仪用集成运放,其增益具有4种不同数值:l、10、100和1000。电路中A0(引脚l)和Al(引脚2)为增益控制端,A0和A1处于不同电平(“1”或“0”)时,其增益数值不同。由于图示电路中两个放大器采用并接形式,因而电路的总增益为单片增益的两倍,即Vo=2Av1Vi,其中Av1为单片放大电路的增益,因而该电路的总增益为Av2=2Av1,相应Av2的数值也有4种:2、20、200和2000。总增益Av2与增益控制端A0、Al的关系列于下表。
