  • OPA676构成的增益可编程放大电路
    http://www.ic72.com 发布时间:2009/5/13

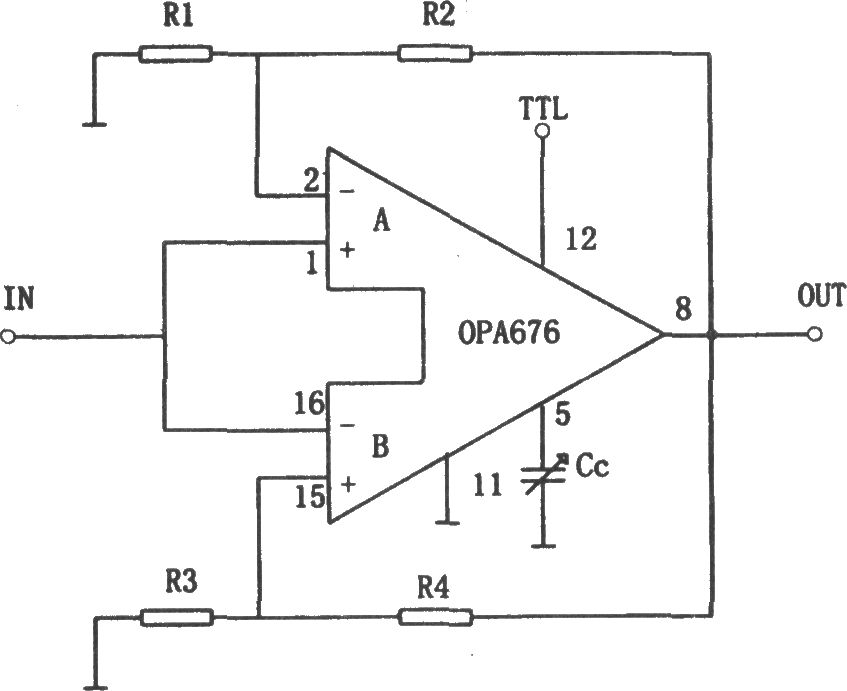

    如图所示为增益可编程放大电路。该电路主要由OPA676集成芯片组成,其中OPA676内部包含有两路放大电路,分别记为A通道和B通道(见图中的A和B),这两个通道处于畅通或截止状态是由引脚12(称为TTL端)的电平的高低来控制:当加在TTL端的电压为高电平时,A通道(电路上部分)工作,B通道(电路下部分)截止;反之,当TTL端为低电平时,A通道截止,B通道工作。A通道的电压放大倍数为AVA=1 R4/R3,B通道的电压放大倍数为AVB=1 R4/R3,故只要选择不同的R1、R2或R3、R4,A、B通道就可具有不同的增益,通过加于A、B选通端TTL(引脚12)电平的高低即可方便地实现增益编程控制。

    R1(R3)、R2(R4)、Cc与增益选配表:
