  • PGA202构成的增益自动可控换挡放大器
    http://www.ic72.com 发布时间:2009/5/13

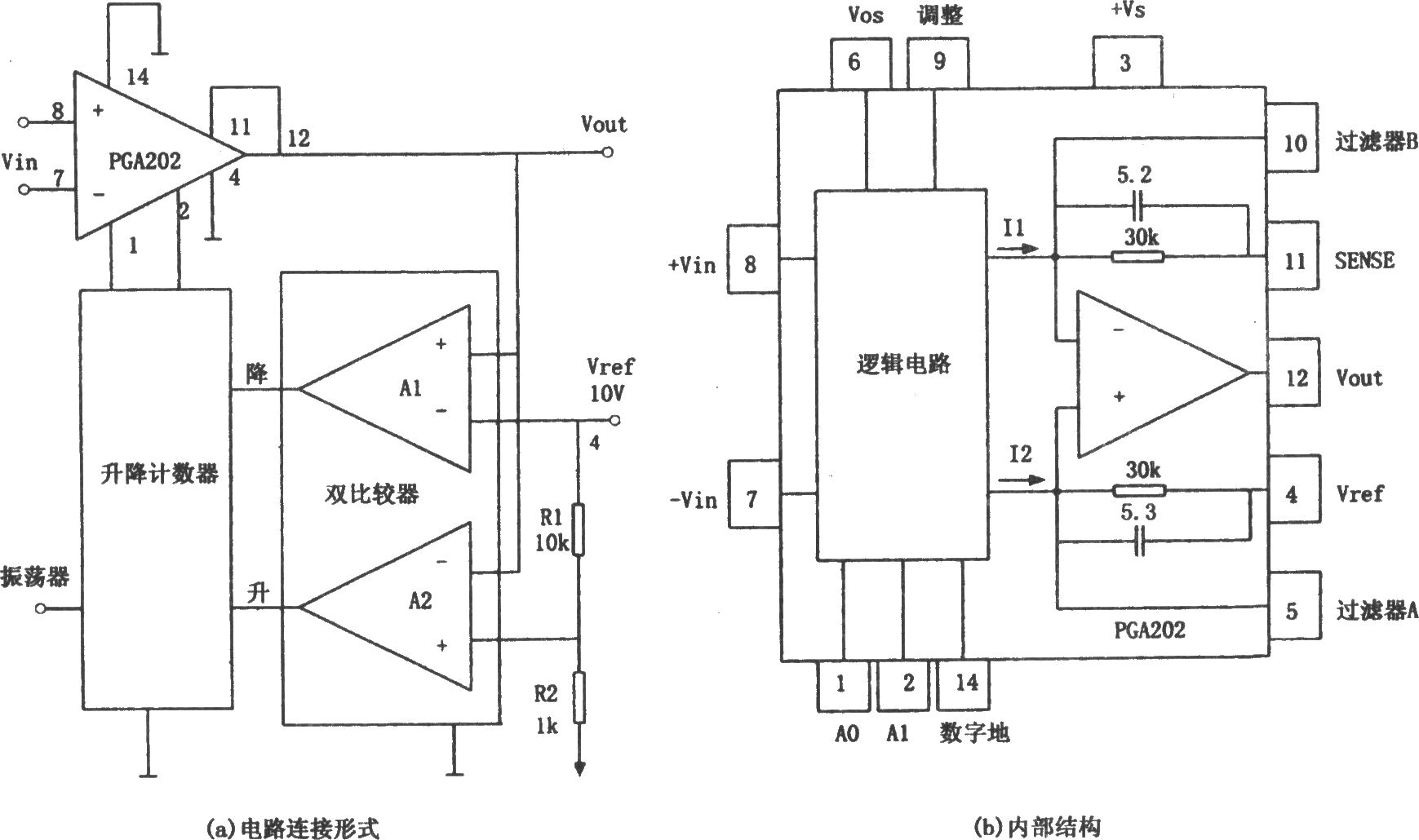

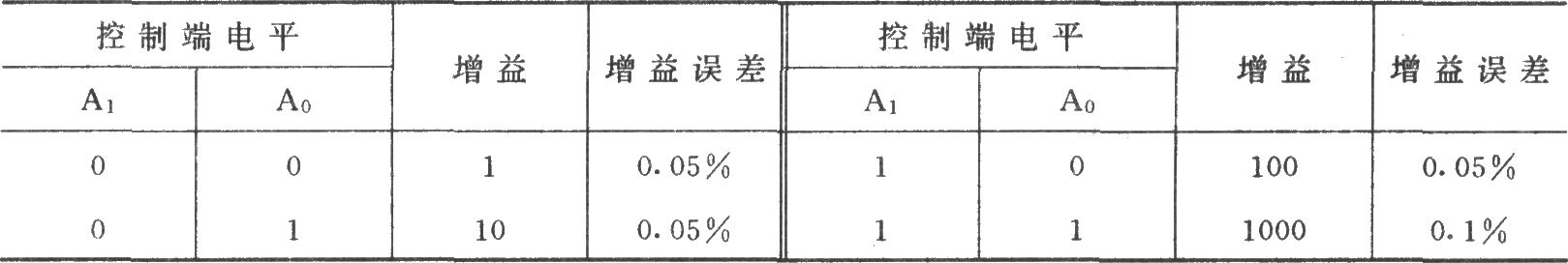

    如图所示为增益自动可控换挡放大电路。该电路由四部分组成:放大单元电路(由增益可编程仪用放大集成芯片PGA202组成)、加减计数器单元、双向比较器单元和10V基准电压源。PGA202的内部结构示于图(b),其增益可由TTL电平进行控制,这种集成芯片很容易与单片机接口。PGA202为场效应管输入型并包含跨导电路,能实现在不同增益时其带宽几乎不变。PGA202的增益大小受增益控制端Ao(引脚l)和A1(引脚2)的TTL电平高低而定,其控制逻辑关系见下表。

    PGA202集成芯片的主要参数:
