  • OPA606构成的宽带差动输入/差动输出放大器
    http://www.ic72.com 发布时间:2009/5/13

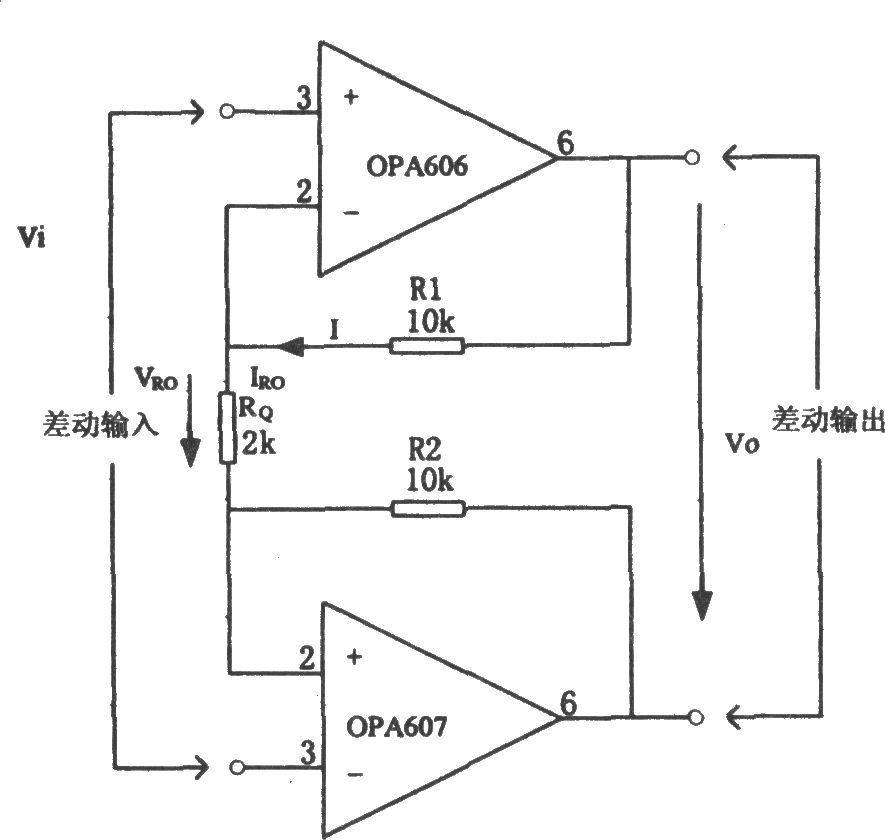

    如图所示为OPA606构成的宽带差动输入/差动输出放大器。当输入/输出信号都不允许接地且需要有较宽的通频带时,可采用图示的宽带差动输入/差动输出放大电路。由图可知,该电路采用了两片宽带场效应管输入型运算放大器OPA606。该器件采用了介质隔离工艺,因此这种运放称为Difet运放。该器件具有很高的输入阻抗和极低的输入偏置电流,此外,OPA606运放电路采用了激光调阻技术,因而OPA606具有失调电压很小和噪声很低的优点,其失调电压一般小于500μV,其典型值仅为l00μV(OPA606LM),因而在许多应用场合不需要外加调零电路,在要求高精度的应用场合下,需要调零电路时,可在运放的引脚1、5之间接l0kΩ~1MΩ的调零电位器,调零电位器的滑动臂接正电源端(引脚7),一般情况下调零电位器的阻值可选为100kΩ。

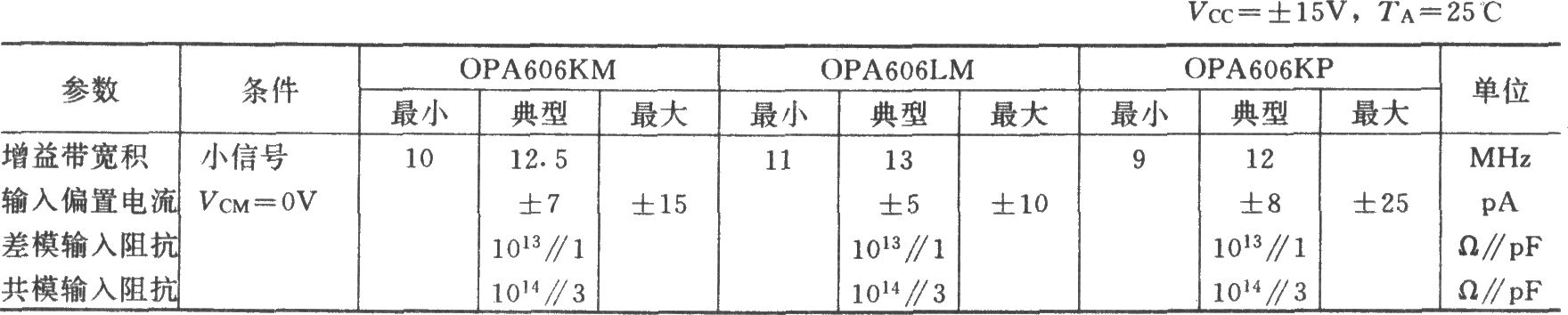

    OPA606集成芯片的主要参数:
