  • 高运算放大器3583构成的高压输出的放大电路
    http://www.ic72.com 发布时间:2009/5/13

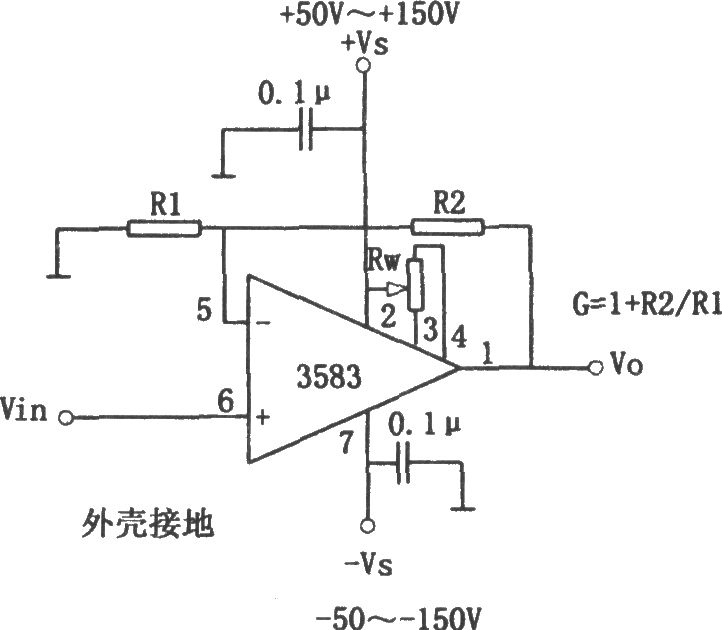

    如图所示为高压输出的放大电路。高运算放大器3583芯片电源电压范围是±50~±150V,输出电压Vo的范围是±40~±140V。由电路可知,其电压放大倍数Av=1 R2/R1,输出电流最大可达±75mA。在3583集成芯片内部设计有过热关断保护电路,当输出端对地短路时可保护集成芯片不会被损坏。正负电源端对地应连接去耦电容,其值约为0.1μF,且应具有与电源电压相应的耐压值,并尽可能靠近器件的引脚2和引脚7。

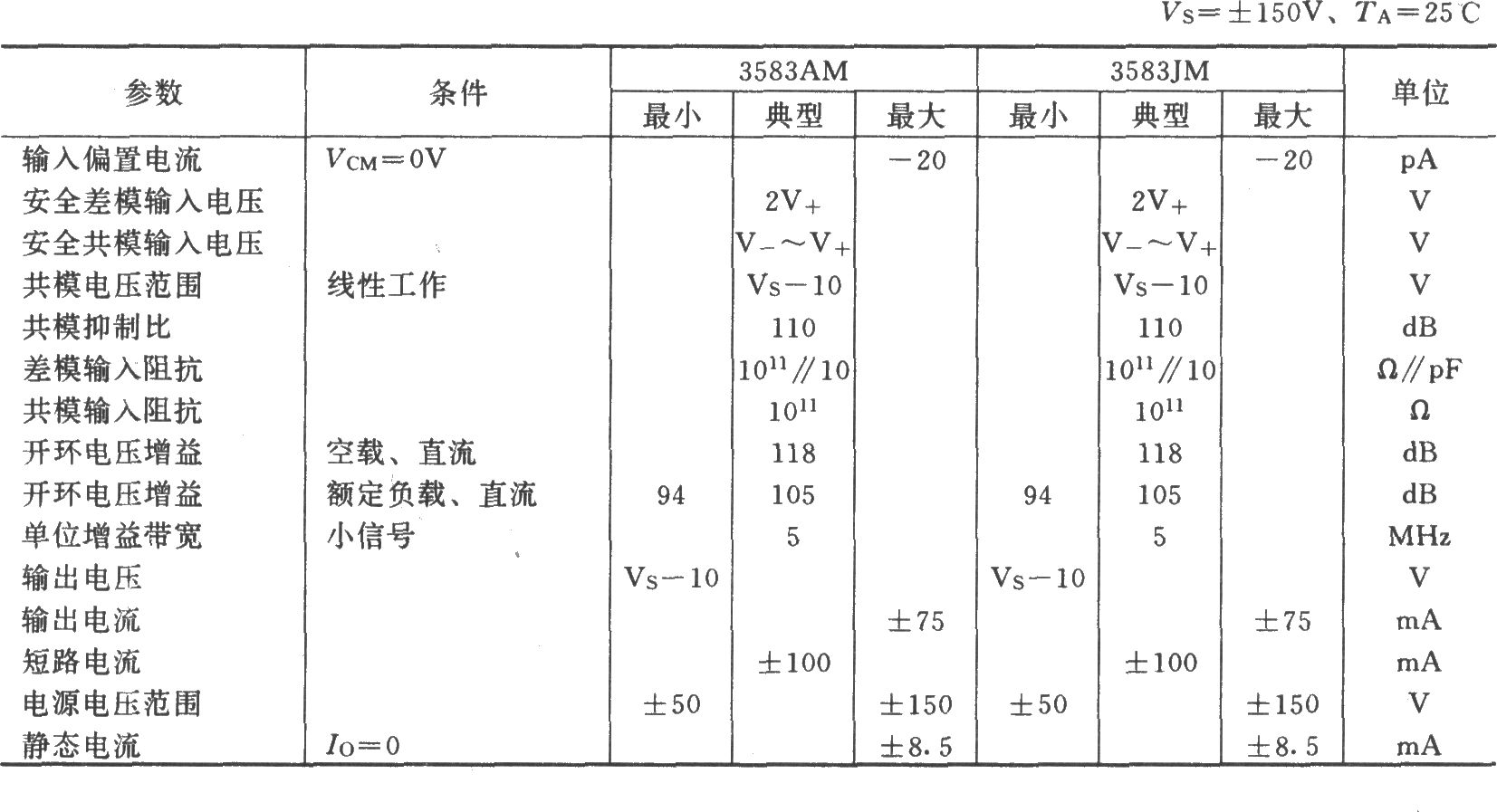

    3583集成芯片的主要参数:
