  • μA709构成的电压跟随器
    http://www.ic72.com 发布时间:2009/5/13

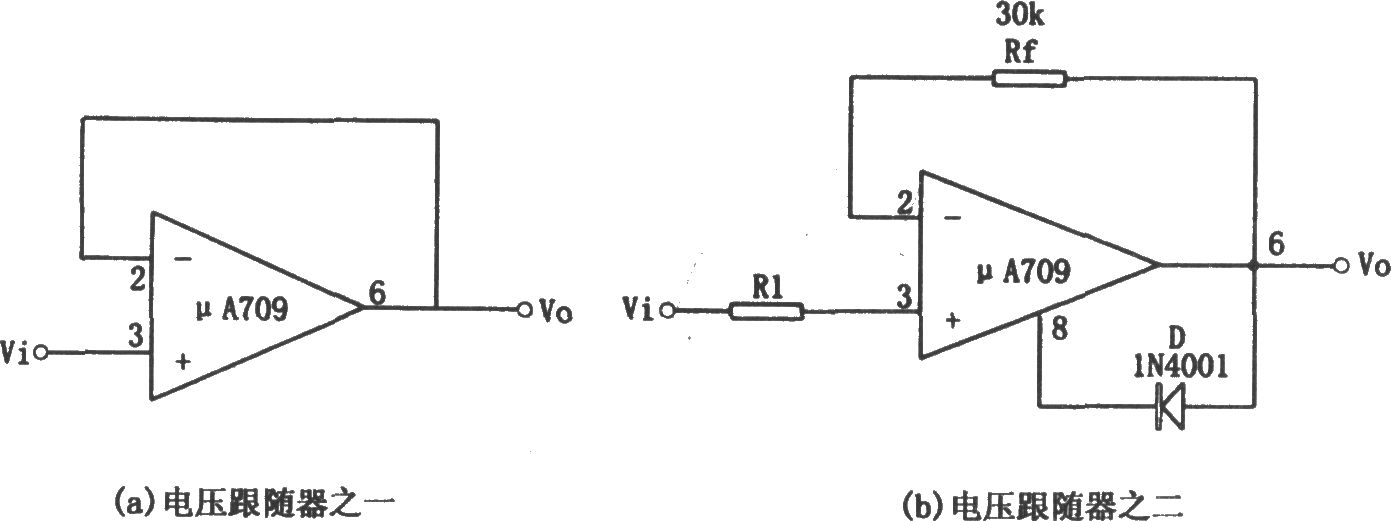

    图(a)所示电路为电压跟随器,它是同相放大电路的特殊情况,输入信号是从集成运放的同相端引入,反馈电阻为零,负反馈极强,运放工作非常稳定,输入阻抗很大。输出电阻却很小,因而这种电路具有阻抗变换作用。所谓阻抗变换作用是指经电压跟随器放大后,其输出电压近似等于信号源的电动势而其输出电阻却很小。该电路常用作输入级、中间缓冲级和输出级。

    该电路的基本关系如下:

    Vi Vis=Vo

    Vo=-AVis

    式中:A——运放开环电压放大倍数;

    Vis——运放的纯输入电压;

    对该电路,当输入信号的电压振幅增大到接近运放的正电源电压时,将可能发生死锁现象,即信号将不能正常输出,这是由于运放内部的正反馈产生了寄生振荡。为了防止该现象产生,可采用图(b)
