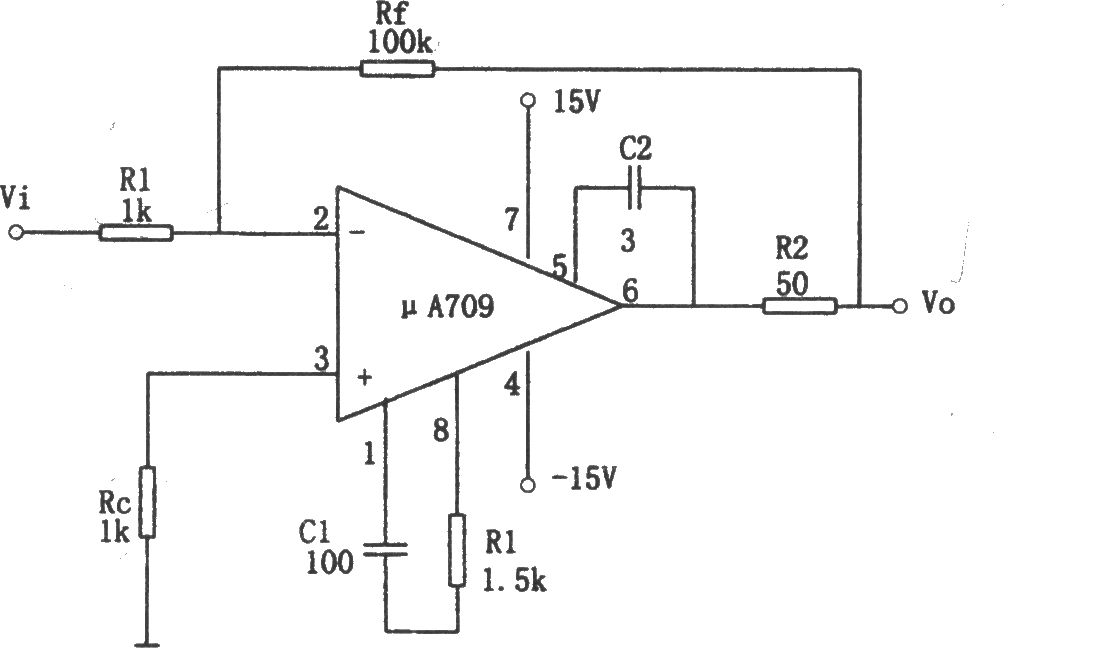

如图所示为μA709构成的基本反相放大电路。
由图可知，反馈电阻Rf将输出端与输入端相连。由于该电路输出、输入电压反相，所以Rf引入了电压并联负反馈。由此使放大电路工作在运放传输特性的线性区，即输出电压与输入电压成正比关系。此外，在反相输入端串联电阻Ri，它就是运算放大电路的输入电阻。Ri增大可减轻信号源的负荷。
基本关系：
式中：Ro——运算放大器(芯片)的输出电阻；．
Av——运算放大器开环放大倍数。
为了减小失调电压，应正确选择同相输入端的外接电阻Rc的值。通常应有
Rc=Rf//Ri
上式称为输入端平衡条件。

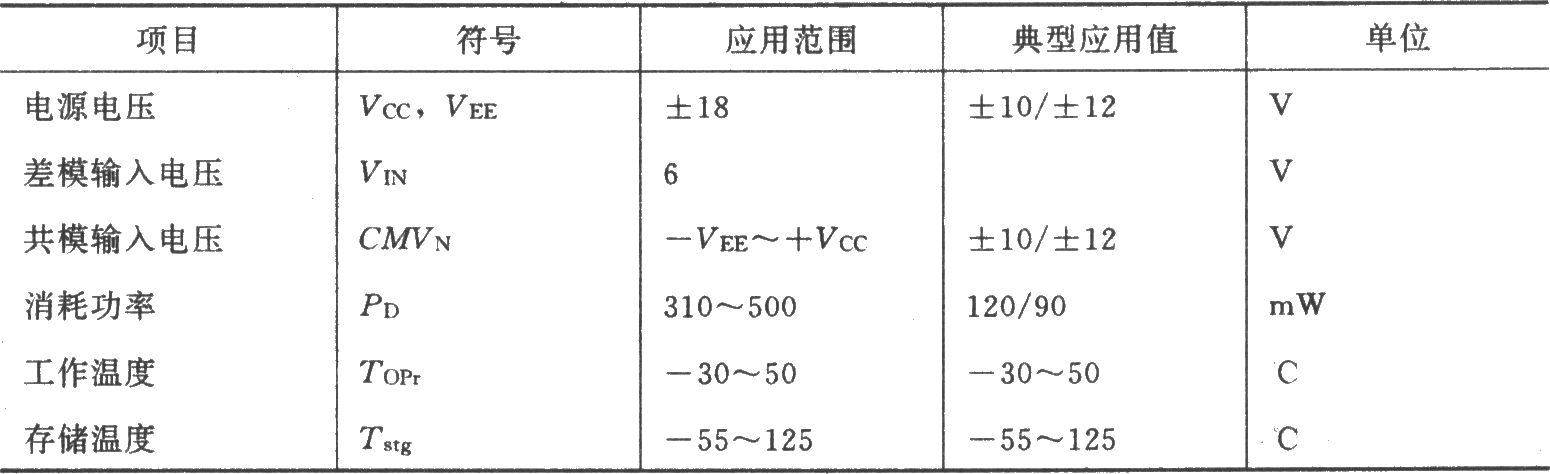

μA709的主要性能:
