  • AD624组成的高精度压力放大电路
    http://www.ic72.com 发布时间:2009/5/13

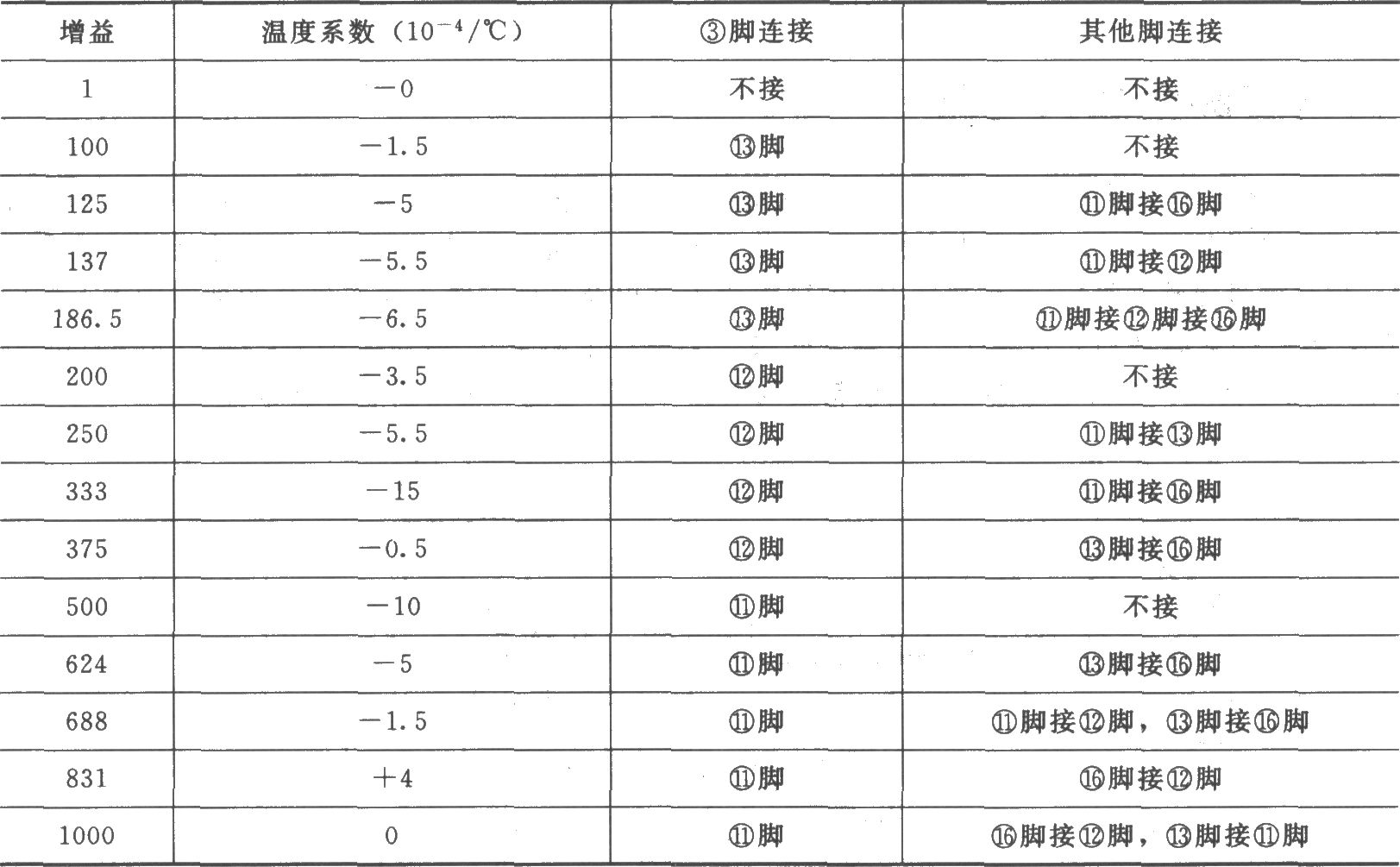

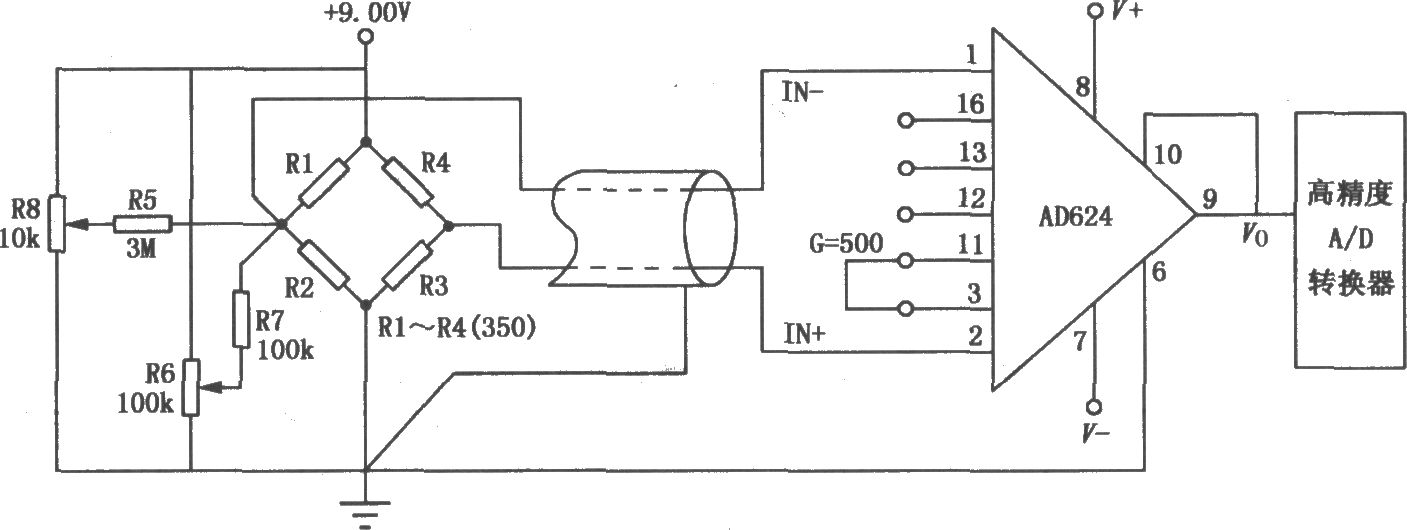

    高精度压力放大电路主要用在传感器输出信号小的放大系统。AD624是高精度低噪声仪用放大电路,它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路,传感器是标准的电阻应变式电桥传感器。供桥电压采用 9.00V,电位器R8和R6用来调零,其中R6为粗调,R8为细调。放大器的输出可以直接与高精度的A/D转换器(如4 1/2位、5 1/2位双积分A/D转换器)相连。图中放大倍数为500,通过一片AD624就可以完成压力信号的放大。AD624除给定100、200、500的固定增益外,还可将③脚与其他引脚相连得到不同的固定增益,见下表。
