  • INA115组成的开关增益放大电路
    http://www.ic72.com 发布时间:2009/5/13

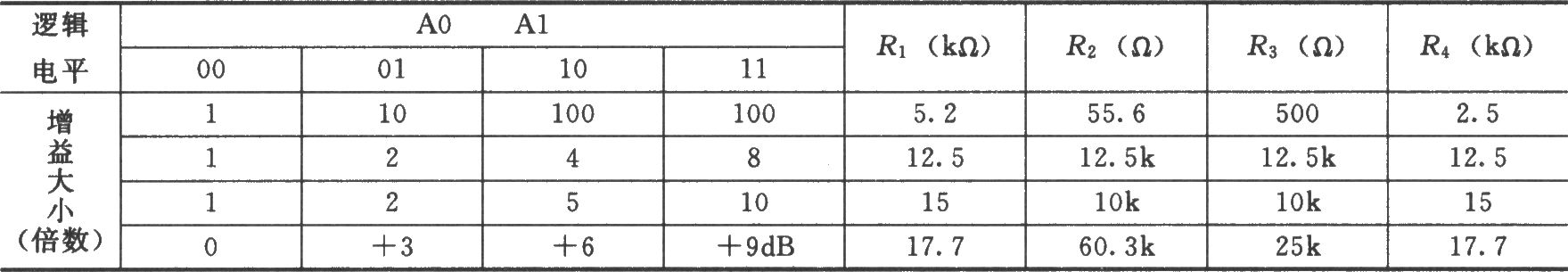

    由多路模拟开关HI-509与INA115构成的开关增益放大电路可提供不同的增益,如图所示。lNA115是低成本的普通仪用放大器,不需要外接失调电路就可获得很高精度。开关增益放大电路由多路模拟开关HI-509与INA115所构成。图中,R1~R4为增益电阻,通过计算与选择不同的增益电阻,就可获得不同挡位的增益大小。其计算公式为:A=1 50kΩ/RG,其中A为增益,RG为增益电阻。模拟开关的控制由A0和A1逻辑电平决定,下表列出了不同的逻辑电平和不同的电阻所得到的不同增益。
