寄存器

1、寄存器

寄存器中用的记忆部件是触发器，每个触发器只能存一位二进制码。

按接收数码的方式它可分为：单拍式和双拍式。

单拍式：接收数据后直接把触发器置为相应的数据，不考虑初态。

双拍式：接收数据之前，先用复'0'脉冲把所有的触发器恢复为'0',第二拍把触发器置为接收的数据。2、移位寄存器

移位寄存器具有数码寄存和移位两个功能，在移位脉冲的作用下，数码如向左移一位，则称为左移，反之称为右移。

移位寄存器具有单向移位功能的称为单向移位寄存器，即可向左移也可向右移的称为双向移位寄存器。

移位寄存器的设计比较容易，因为它的状态受移位功能的限制。

例:若现态为'001'它的次态只有两种可能,分别是:'000'或'010',不可能出现别的情况,否则就没有意义. 3、集成移位寄存器

1.集成移位寄存器T454

T454是一种用途广泛的集成移位寄存器，它由四个R-S触发器和一些门电路组成的四位双向移位寄存器。它的逻辑符号为：（如图（1）所示）

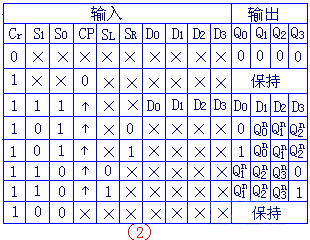

它的功能描述如下：（如功能表（2）所示）

直接清零：当清零控制端Cr=0时，立即清零，与其它控制端无关；

保持：当CP没来或控制端S0S1全为低电平时，寄存器处于保持状态；

送数：当控制端S0S1全为高电平时，寄存器处于送数状态；

移位：当控制端S1S0=01时，寄存器向右移位；S1S0=01时，则寄存器向左移位,SL是左移串行数据的输入端,SR是右移串行数据的输入端。 2.移位型计数器

移位计数器就是指以移位寄存器为主题构成的同步计数器.它的设计方法与同步计数器基本相同,不同的是它的状态受移位关系的约束,因此它的状态不能任意指定.

它的设计步骤是:

根据题意写出状态迁移关系；

根据迁移关系求出反馈函数；

根据前两步的结果运用器件，并画出逻辑电路图。例1.用T454和辅以其它组件设计模6移位型计数器.

（1）任选六种状态，它们的状态迁移关系是：如图（1）

根据状态卡诺图，我们可的电路图为：如图（2）

（2）任选另外六种状态，它们的状态迁移关系是：如图（3）

根据状态卡诺图，我们可画出它的逻辑电路图为：如图（4）
