步骤一 绘出电路图、设置分析参数、存档及执行仿真

1、半导体元件均有其对应的仿真模型，所以我们可以根据自己的需求更改其模型型参数，以产生一个与元件有不一 样输入输出特性的二极管。首先新开一个项目D1N4002_1,然后如图1绘制电路图（也可以由D1N4002绘图页内复制 过来）。

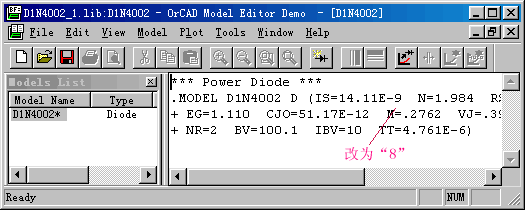

2、然后用鼠标左键在D1N4002项目绘图页内的DIN4002地元件上单击，它会变成紫色并由一个虚线框所围绕，再选 Edit\PSpice Model功能选项打开如图2所示的OrCAD Model Editor窗口。

3、OrCAD Model Editor窗口的左半部分内容显示目前要处理的元件模型名称为D1N4002，元件形式为二极管（Diode) 如图2所示将IS由原先的14.11E-9改为14.11-8，然后选File/Exit将新的模型参数设置值存入d1n4002-1.lib这个文件内，并关闭Model Editor。
4、现在切换到项目管理程序，如图3所示展开PSpice Resources\Model Libraries文件夹。目前应该可以在窗口内看到我们刚建立的d1n4002_1.lib这个文件。

5、请如上例d1n4002般设置项目d1n4002_1地直流分析参数设置。
6、存档一次后，启动PSpice程序执行仿真。屏幕上会自动打开Probe窗口。

步骤二 使用Probe观察仿真结果

1、目前打开的Probe空图是针对项目d1n4002_1，我们想再要把项目d1n4002的仿真结果也加进来，一起显示与比较。 请选File\Append Waveform(.DAT)选项或快捷键打开文件选择对话框，再选出文件名为d1n4002-Schematic -dc.dat的文件。

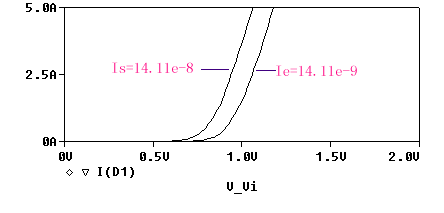

2、打开Add Traces对话框，选择V(Vo)。现在的Probe窗口应如图4一般。再彩色电脑屏幕上各曲线是按不同的颜色 来区分的，为了黑白打印需要，可适当地键入说明文字。

3、我们可以看到当饱和电流Is增加时，整个正向偏压部分的曲线向左移动，门坎电压Vb跟着变小。

4、目前我们是先个别修改元件模型参数，分别保存与仿真，最后在Probe窗口内合并观察。由以上的操作可以知道， 这种做法如果在元件值变化很多次时，操作会很烦琐。事实上，PSpice另外提供了参数分析（Parametric Analysis）的作法，操作上更为省力。
