本电路图所用到的元器件：

CCD4511 CCD4068 9013

本抢答器通过十分巧妙的设计仅用两块数字芯片便实现了数显抢答的功能，与其他抢答器电路相比较有分辨时间极短、结构简单、成本低、制作方便等优点，并且还有防作弊功能。

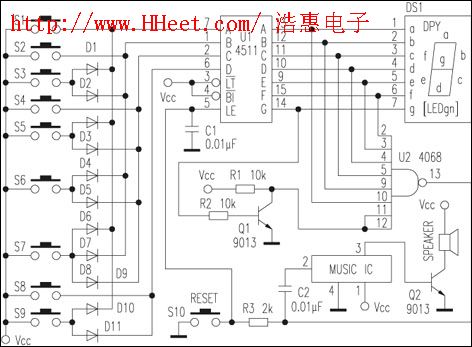

其原理见附图。

Ｓ１～Ｓ９为９个抢答按键，ＣＤ４５１１是ＢＣＤ码７段译码器，ＣＤ４０６８是八输入与非门，ＶＤ１～ＶＤ１１起对轻触按键进行ＢＣＤ编码的作用。初始状态下，ＣＤ４５１１驱动ＬＥＤ数码管显示０，即Ａ、Ｂ、Ｃ、Ｄ、Ｅ、Ｆ这六个笔画为１，Ｇ笔画为０。现将Ｇ笔画信号用三极管反相，把０对应的笔画信号变为全是１，然后将这些笔画信号送给八输入与非门ＣＤ４０６８。根据与非门的逻辑关系可知ＣＤ４０６８输出为０，这样７段译码器ＣＤ４５１１就处在了译码状态。因为除０外的其他数字对应的笔画信号不全为１，不能使ＣＤ４０６８输出１，也不能使７段译码器ＣＤ４５１１处于译码状态。所以当有按键按下时，ＣＤ４０６８就输出锁存信号０，致使７段译码器ＣＤ４５１１把所键入的数字锁存显示。这样后按下的键就不起作用了。数码管上就只显示最先按下的键号。起到了抢答的作用。

Ｒ１和Ｃ１组成积分电路对锁存信号做非常短暂的延时，其作用是让数字电路有足够的响应时间，使之锁存稳定，不致于显示乱码。Ｃ２的作用是将直流触发变为脉冲触发，使音乐电路每抢答一次只响一次。Ｓ１０为复位键。该键可在主持人喊“开始”前按下。若Ｓ１０键按下后不显示为０，则说明有人在作弊，所显示的是哪个数字就是哪个人在作弊。
