本电路图所用到的元器件：

NE555 4N25 9015

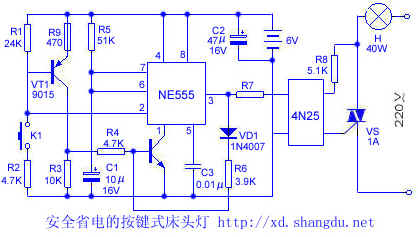

一盏延时式床头灯，对于许多读者在夜晚使用是很方便的。本文介绍的按键式床头灯能安全和方便的要求，电路原理如下图所示。

该床头灯由节电型单稳态电路和亮度可控照明灯两部分组成。两部分靠光电耦合器耦合，电气部分完全独立，使用十分安全。当K1断开时，VT1截止，其集电极电压为0V，VT2截止，NE555第①脚接地端开路而不工作，此时，电路的耗电仅为VT1、VT2的穿透电流，约3～5μA，四节电池能使用一年半以上。按下K1后，VT1饱和导通，R3两端电压接近电源电压，VT2饱和导通，NE555工作，此时，NE555第②脚由高电平变为低电平，而且低于1/3的电源电压，NE555翻转，第③脚输出高电平，其一路能过R7驱动光电耦合器4N25，使双向可控硅VS导通，床头灯H点亮；另一路通过二极管VD1、电阻R6向VT2提供足够大的偏流，维持VT2饱和导通，此时，即使K1断开，VT2的工作状态也不变，即NE555的暂稳状态不变。在此期间，电源经R5为C1充电，使C1两端电压不断升高，当C1两端电压大于2/3电源电压时，通过NE555的放电端第⑦脚放电，NE555的暂稳态结束，第三③脚由高电平变为低电平，VT2截止，进入另一个稳定状态，只有在K1再次接通时，NE555才再次进入暂稳态，床头灯再次点亮。

该床头灯所用元件型号及数据如附图所示，无特殊要求。整个床头灯安装容易，调试简单，只要安装无误，就能正常使用。若延时时间太短，可加大R5的阻值或C1的容量，反之亦然。安装时将按键部分外置，其余元件装入塑料盒内，以确保使用安全。
