本电路图所用到的元器件：

TWH9014 7805 774LS161 774LS48

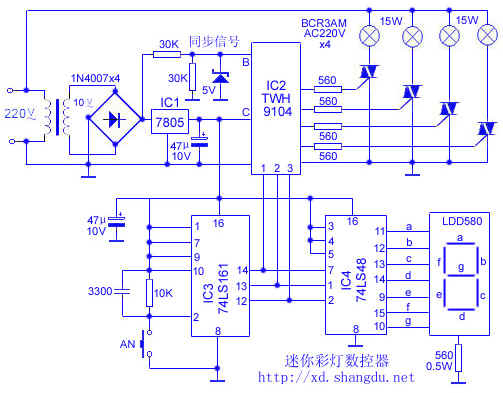

本文介绍一种控制TTWH9104选择功能的数控电路，该电路采用四位二进制计数器74LS161，把它的输出QA、QB、QC分别接TWH9104的①、②、③脚，同时接入74LS48译码并驱动共阴数码管显示“0～7”8个数字，这8个数字对应的功能见下表。显示字对应功能1灯向前追逐，又向后追逐2灯向前、向后追逐，速度变化3复合循环4灯亮→暗→亮循环5灯向前向后波浪式调光6相近二路同时调光7复合循环0灯又向追逐

现在按一下AN就能选一种控制彩灯的功能。如果还想为它加入声控功能，则可把声音信号放大变为5V脉动控制信号输入B端，同时断开从AC220市电中取得的同步信号。
