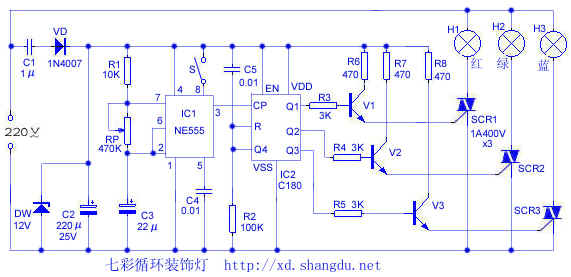

该灯电路设计新颖，结构简单，成本低廉，趣味性强，可用在宾馆、酒楼作广告灯，也适用作节日彩灯。该彩灯是根据三基色原理，以红、绿、蓝三种基色组成一个可变色彩单元。将三种基色灯装入磨砂玻璃罩内，通过灯罩的混色作用（混色原理是：红色+绿色=黄色，蓝色+红色=紫色，绿色+蓝色=青色，红色+蓝色+绿色=白色）对外循环显示七种颜色，即红、蓝、绿、紫、青、黄、白。工作原理：七彩装饰灯的电路如图所示：
220V交流电经C1降压、DW稳压、VD整流、C2滤波后输出12V直流电压供控制电路工作。IC1时基集成电路NE555和R1、RP、C3组成一个可调节器的时钟脉冲发生器，为后级电路提供所需的时钟脉冲信号。IC2为C180，它是一块具有同步加法计数功能的COMS集成电路，在它的复位端（R）连接C5、R2，使电路每次连通电源瞬间自动清零复位。CP是时钟脉冲输入端，Q1～Q4为输出端，其输出逻辑状态见真值表。从表中可以看出，当从C180的CP端输入第一个时钟脉冲时，其Q1端输出为高电平，三极管V1导通，触发双向可控硅SCR1导通，第一个基色灯泡H1点亮，灯罩显示红色；当第二个时钟脉冲触发C180时，其Q2端输出为高电平，V2、SCR2导通，第二个基色灯泡H2点亮，灯罩显示绿色，当第三个时钟脉冲触发C180时，Q1、Q2端同时输出高电平，V1、V2、SCR1、SCR2均导通，H1、H2同时点亮，根据混色原理，灯罩显示黄色；当第四个时钟脉冲触发C180时，Q3端输出高电平，第三个基色灯泡H3点亮，灯罩显示蓝色。依此类推，C180的Q1、Q2、Q3端输出组成7种逻辑状态，可使三基色灯H1、H2、H3的混色有7种颜色，因而灯罩可以显示出7种彩色灯光。当第8个时钟脉冲触发C180时，Q4输出高电平，C180复位，电路又开始循环上述过程。S为定色开关，若需要固定哪种颜色时，断开开关S即可。时钟\输出Q4Q3Q2Q11000120010300114010050101601107011181000C180真值表元件选择与安装：RP选择470K电位器，它可调节该灯色彩循环速率。C1选用耐压值400V金属膜纸介质无极性电容器。DW用12V的稳压二极管。三只双向可控硅CSR选用耐压400V。其它元件均按图中标注选择。安装时，彩灯H1～H3固定在灯罩内，其它元件安装在一个小塑料盒内。将RP电位器和定色开关S固定在小塑料盒的面板上，以便调控。另外在焊接CMOS集成电路C180时，电烙铁要可靠接地，以防损坏集成块。
