本电路图所用到的元器件：

AAD8302

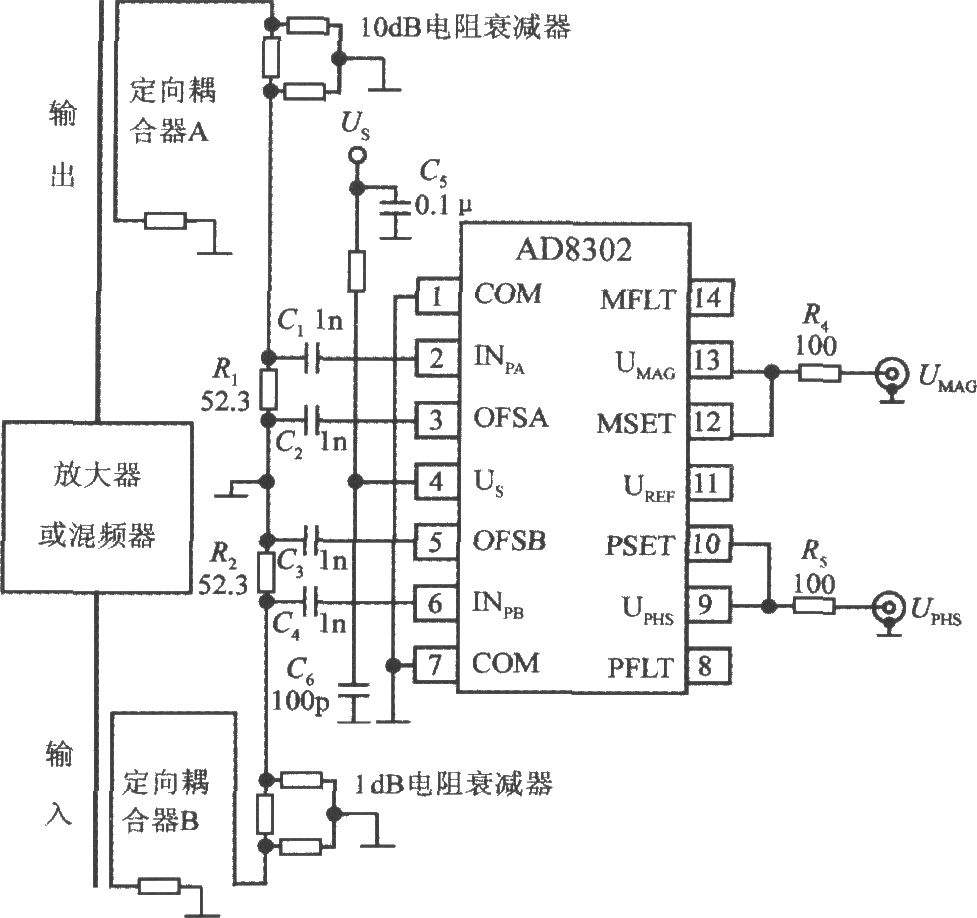

AD8302最基本的用途是测量放大器或混频器的相位差和增益。电路如图所示。由20dB定向耦合器A、B分别对放大器的输出、输入信号进行采样。利用10dB电阻衰减器和1dB电阻衰减器可使AD8302的信号电平在其动态范围之内。为获得最佳性能，两个通道对应于50Ω特性阻抗时的功率电平POPT=-30dBm(折合-43dBv)。A、B通道的耦合系数和衰减系数分别由下式确定：

式中，CA、CB为耦合系数。LA、LB为衰减系数，GNOM为放大器的标定增益。如果在两个输入端口采用相同的耦合器，那么两个衰减器的差值就可以补偿放大器的标定增益。当实际增益为标定值时，UMAG输出为900mV，对应0dB。图中所标的元件值适合用10dB的标定增益和-10dBm的输入功率来测量放大器。用该电路测量相位差时，灵敏度为10mV／度，中心点电压仍为900mV。
