本电路图所用到的元器件：

SSM9903

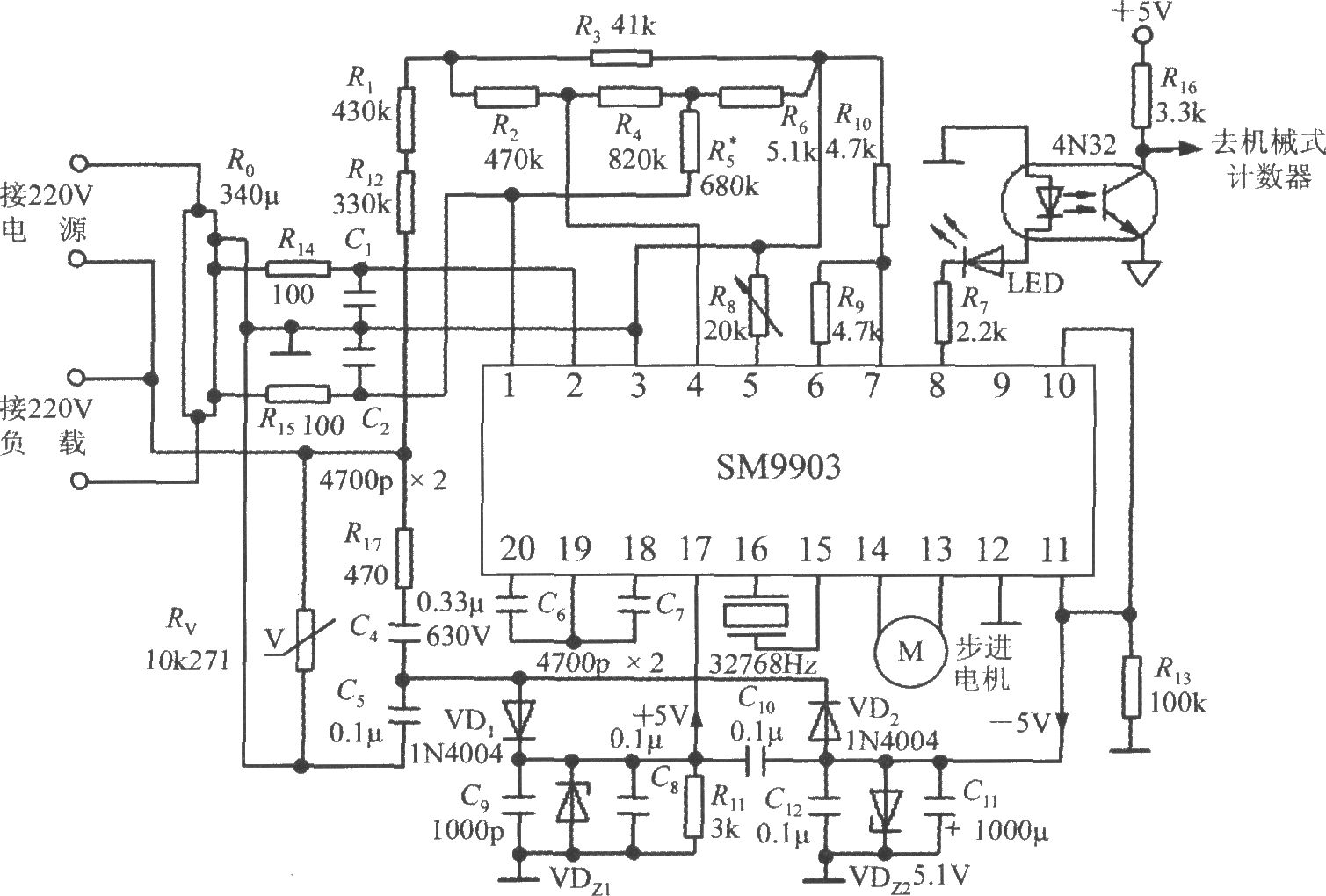

SM9903的典型应用电路如图所示。该电能表的常数为1600P／kWh，P表示对应于1kWh电能的输出脉冲(pulse)，基本量程为5A，最大量程可达20A。220V交流电经过340μΩ的锰铜片电阻R0获得电流取样信号，再通过精密金属膜电阻网络得到电压取样信号。220V交流电采用电容降压的方式为电路提供电源，C4为降压电容，VDz1、VDz2分别为+5V电源、-5v电源中的稳压管。从第8脚输出的有功功率积算脉冲，经过光耦合器4N32送至机械式计数器。采用32768Hz石英晶体，要求频率稳定度为30X 10-6／oC，其等效电感为0.9mH，负载电容为12.5pF，等效电阻为35～45kΩ。C6、C7为积分电容。R8采用多圈微调电阻。Rv为10K271型压敏电阻，能起到过压保护作用。LED选用红色发光二极管。
