我们定义100%捕获一次不重复事件的最短时间，就是捕获一次最窄矩形脉冲的持续时间。要实时处理所有感兴趣的信号信息，首先要具有足够的捕获带宽来支持感兴趣的信号。第二，足够高的ADC时钟速率超过Nyquist标准。第三，有足够长的捕获间隔支持来分析感兴趣信号的最窄分辨率带宽（RBW）。第四，足够高的DFT转换速率超过感兴趣信号的RBW的Nyquist标准。当今的通信系统，存在很多窄脉冲通信，为了测量和排除故障去查找问题，非常重要的是发现、触发并分析这些窄脉冲。

    加窗和DFT帧重叠

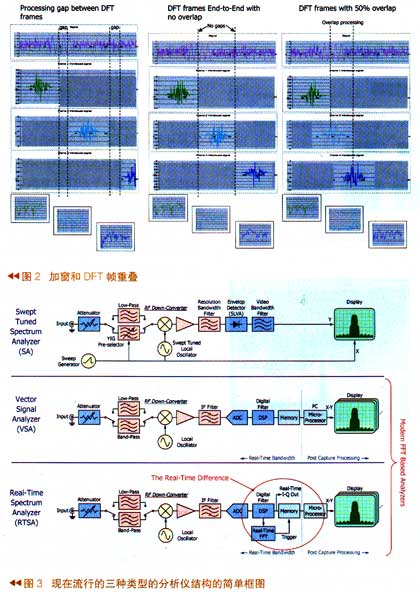

    DFT中窗函数的作用是用来减小FFT频谱分析中的频谱泄漏的，但有时它也刚好会把有效的信息屏蔽掉。图2中，最左边的图是DFT处理时有时间间隙的情况，中间的图是DFT紧邻，没有时间缝隙，右图中采用了帧重叠技术，即第二帧数据会共享第一帧数据。在左图中可以看到，在时域中出现了短脉冲信号，但由于该脉冲信号在时域上刚好处于两次DFT之间，因此在做变换时，直接就丢失了。从中间的图中可以看到，由于短脉冲的出现恰好处于相邻的窗函数的边缘，因此也被抑制掉了。也就是说，信号是被采样到了，但后来在做数字处理的时候却被最小化了。右图中采用重叠DFT技术，由于第一帧和第二帧重叠，重叠计算FFT，第二帧该脉冲信号的频谱很容易就显示出来了。所以在实行频谱分析时，帧重叠技术的使用使得信号瞬态处理能力大大增强。

    信号处理技术的演化

    从六十年代的常规的扫频频谱分析仪到九十年代推出的矢量信号分析仪，以及如今泰克推出的频谱分析仪，信号处理技术经历了三个阶段。60年代的频谱测试仪主要针对军用、通信系统等，测试的信号主要为模拟信号，并且多半为稳态信号，那时对测试仪器的要求主要是低噪底和比较高的动态范围。到了90年代，复杂的数字调制加上通信技术的迅猛发展，测试信号主要以数字调制信号为主。到了今天，随着DSP软件的无限发展，自适应调制信号、瞬态信号以及跳频、节变频雷达通信的大量涌现，使得对于瞬变信号的测试要求越来越高，多余的时间相关分析、无缝捕获，以及频域事件的任意位置触发都是分析此类瞬态信号的非常好的工具。

    为了更好地理解实时频谱分析仪的工作原理，我们可以大略的查看现在流行的三种类型的分析仪结构的简单框图（图3）。尽管在分析仪中有许多相似之处，例如都有输入衰减器, 但其中也有许多不同之处。

    对于扫频分析仪这种最早的分析仪设计来说，信号首先通过一个相对窄的可调谐的预选滤波器，然后再下变频，接着通过分辨率带宽滤波器RBW进行检波，视频带宽滤波器滤波后在屏幕上把频谱显示出来，相对应的本振变化过程就是在频率跨度范围内，本振在调谐状态下进行一个连续扫频。第二代矢量信号分析仪（VSA）结构也是把频谱进行下变频处理,但采用的是本振步进的方式。连续的频率覆盖是通过数字化时域信号实现的，而信号的宽度是由每一个本振步进的中频带宽决定的， VSA把数据存储在内存中，并且通过快速傅立叶变化计算其频谱，并在频谱上显示出来。尽管实时频谱分析仪（RTSA）的许多结构都和VSA架构类似，但最重要的区别就在于实时数字信号处理的硬件上的不同：即在实时频谱分析仪中，信号在经过ADC数字化以后，再经过DSP做数字信号处理，后面还有一个超快速的实时FFT硬件电路进行计算。

    众所周知，FFT过程是需要进行大量计算的，FFT计算时间的长短取决于FFT变化所需要的点数和计算执行的速度。如果一个FFT计算执行的时间小于每帧采样的时间，这样的FFT处理我们就认为实时的。如果FFT处理时间超过一帧采样所需要的时间，我们就认为它不是实时的。图4中，上图的部分由于FFT的计算是非实时的，所以导致时间信号中的第二帧信号丢失，即来不及做FFT处理，因此没有实时地显示出频谱，而在下半部分图中，由于执行了超快速的FFT处理，且每次FFT处理的时间都小于帧采样的时间，所以此时所有信号的频谱都会被实时地分析出来。

    通常意义的"实时"指的是无缝捕获并连续实时处理数据，即从数据输入到输出必须是连续没有中断的，不可以是先存储后处理。实时频谱分析采用的是边存储边处理的方式，而且处理的速度非常快（大于每一帧采样的速度）。如调频广播，它把FM信号转化为声音，这里声音信号也不会有中断，所以我们认为这是实时的。另外，电视机把射频信号转换成为动态的影像，中间没有中断，直到我们关机，所以我们认为这也是实时的。实时频谱分析仪把射频信号转换成频率对功率的轨迹，中间也没有中断，或者我们说的死区时间。

    那么什么是非实时呢？比如传统信号的扫描分析，或者像矢量信号分析的单次捕获后再进行处理的方式。不太明显的非实时方式是连续重新捕获后进行处理，那这样导致的问题是在两次连续捕获之间会有死区时间。

    实时信号处理应用

    传统的扫频频谱仪都是被动的测试信号的，被测信号的特征是载波不随时间变化。而实时频谱分析仪是主动发现瞬态信号，采用DPX数字荧光技术，可以实时发现瞬态信号，通过频率模板触发去实施捕获分析，最后进行实时频谱分析。

    泰克专利的DPX数字荧光技术

    在进行频谱分析时，当射频信号进入ADC并数字化后，采样的点集经过DFT引擎，会生成DFT频谱。由于现在每秒可以执行超过48000次的DFT运算，而每个DFT频谱会经过像素缓冲内存并在像素统计图上显示次数，如果把这些像素出现的统计次数直接显示在频谱上，那就非常不直观，所以我们用色温技术来表示信号在频域中出现的频次，如果频次高，则暖色调（红色），频次低则为冷色调（蓝色）。现在把每1400次的DFT叠加到一张频谱画面上，并通过颜色反应信号的频次。根据人眼视觉暂留的原理，每秒连续播放25帧画面以上时人眼看到的画面是连续的，所以通过每秒播放33帧的频谱画面，而每张频谱画面都是由1400多次的DFT叠加而成的，这样1秒钟48000次生动实时的视频信号就很容易地显示出来了。

    图5中显示的是演示版所产生的信号，它仿真了一个信号每隔1.28秒失锁一次的故障现象。左图是通过普通的频谱分析仪进行测试，在自由运行模式下很难发现问题，接下来它采用最大保持模式，我们会看到频谱偶尔会出现一些瞬态的杂波信号，但是我们很难从中发现这究竟是一个什么信号。右图中，由于实时频谱分析仪具有100%的发现概率，因此可以很清楚地观察每次信号失锁的瞬态频谱。

    泰克专利的频率模板触发技术

    采用DPX最多也只是发现了故障，但是如果发现了这些信号却无法捕获，就不能进行定量分析。传统的信号分析仪要触发一个瞬态信号，只有采用功率电平触发，也就是设好中心频率和频率跨度，然后再设置一个门限来进行触发，它不能实现频域中的选频触发。泰克公司专利的频率模板触发技术解决了此类问题。它通过在频域中定义一个绿色的模板，模板中包含频率和功率的二维信息，就可以轻松捕获频域中大信号旁出现的小信号，也可以根据信号现有的频谱波形进行触发。

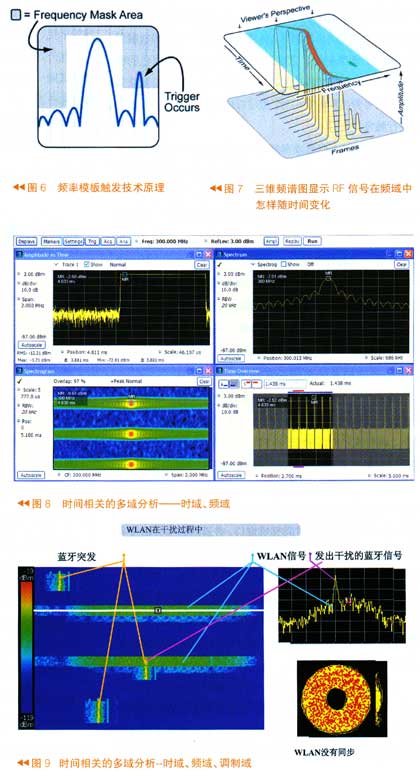

    如图6所示，普通频谱的电平触发，是无法触发大功率信号下的小功率信号的，而现在我们只要划一个黑色的模板，当瞬态出现的小信号从白色区域出现在黑色的模板上时，实时频谱分析仪就能以此为条件，实时地捕获一段时间的信号。

    通过有效进行存储，捕获的信号可以通过三维频谱进行回放。图7中，横轴表示频率，纵轴表示时间，颜色表示信号的功率。从中可以看到，绿色的瞬态干扰杂散，出现的很短，只出现在两帧频谱当中，颜色也比较浅。通过三维频谱图可以很清晰地反映出瞬态信号的轨迹，并从中进行分析。

    泰克的时间相关的多域分析技术

    泰克对每个域的分析并不是独立于时间的，而是以时间作为一个基准。射频分析的5个域，包括频域分析、时域分析、调制域分析、码域分析和统计域分析，还可以和多台仪器组合起来进行跨域的时间相关分析。

    图8有四张小图，左上图反映的是信号时间和幅度的关系，右上图反映的是信号的频谱，左下图显示的是三维频谱图，右下图显示的是时间预览窗口。普通的信号分析没有时间预览窗口，因此就无法任意地分析脉冲信号。在右下图中，可以看到一条蓝色的横线，它其实是一个分析窗口，一次可以分析6个脉冲；红色指的是频谱窗口，它对应的频谱在上方的频谱窗口显示出来；每个观察域内都有一个MR光标点，当拉动MR光标时，所有域中的值都会变动，因此我们称其为多域相关的分析。

    图9反映的是在WLAN被干扰的瞬间频谱核心的变化情况。由于蓝牙信号和WLAN信号都工作在2.4G，所以有时会有同频干扰。如果不结合三维频谱图来观测各个域的信息变化，是很难发现这个星座图出现错误的原因的。从图中可以看出第一时刻由于WLAN信号没有和蓝牙信号冲突，频谱和星座图都非常良好，但下一个时刻由于蓝牙信号和WLAN信号出现在同一个频率，功率叠加了，在频谱上出现一个尖峰，此时星座图出现错误。通过这个三维图很容易就可以看出这个信号没有正确解调的原因并不是来自于外界的干扰，而是蓝牙信号的干扰。

    此外，频谱仪也可以和示波器、逻辑分析仪组合起来，来测试同一块信号电路板的射频部分、模拟部分以及数字基带部分。

    问答选编

    问：各种时变和瞬变信号的捕捉有哪些困难？泰克是如何 解决的？
    答：时变信号的捕获难度在于它在频域的逗留时间，泰克目 前所能做到最好的情况是，对24微妙的持续时间信号 做到100%捕获。主要是利用硬件的FFT专利技术来 解决的。

    问：阻抗不匹配对测量结果有什么影响?
    答：功率测量不准确。

    问：如何识别WLAN传输过程中的动态调制变化？
    答：通过从时域设置解调框，可以将时间分段来进行分析， 再从调制域解调和从频谱域分析频谱中识别。

    问：频率模板触发与传统宽带电平触发相比有何不同？
    答：不同之处在于：宽带电平触发是一维信息触发，频率模 板触发是二维触发。

    问：无线测量中的干扰主要来自于哪些方面？
    答：外部环境的干扰与各种电子设备都有干扰。

    问：连续捕获微秒级信号可以记录多长时间？
    答：要看信号带宽是多少，110M带宽的信号可连续存储1.7 秒，当然信号带宽越小，存储时间越长。另外，仪表提供 实时IQ输出，如果配置高速传输和记录系统，可达4.8TB 容量，存储几个小时。

    问：能否用频谱仪来定量分析PCB板上的EMS和EMI的传 导干扰？
    答：可以。

    问： RSA6100A目前有几款？未来是否会推出更高波段的 型号，如14G以上的？
    答：现在有两款。以后会有14GHz以上的型号。

    问：通过软件编程来设置对瞬间干扰的捕捉，最快可以捕捉 到多短时间的干扰？
    答：我想你说的软件编程是指控制仪器来设置，对于RSA6100 系列来说，最短时间能达到24微秒。
    问：泰克公司的频谱仪目前都支持哪些数据传输方式？
    答：可以通过LAN口和USB口进行数据传输。

    问：请问在计算机上的界面编程支持C语言吗？
    答：支持。

    问：如何有效发现同频干扰？
    答：主要是利用泰克专利的DPX数字荧光技术，用不同的颜 色来区分。

    问：如何设置触发才能捕获需要的信息？
    答：首先采用DPX技术发现干扰，然后定义一个频率、功率 的二维信息Frequency Mask 进行触发。

    问：泰克的实时频谱分析仪与扫频分析仪和矢量信号分析 仪相比，哪个速度更快一些？
    答：在实时带宽内，实时频谱仪具有每秒48828次的刷新 率，远远超过任何传统扫频分析仪和适量信号分析仪。 在超过实时带宽情况下，RBW较小时，实时频谱仪稍慢， 但RBW较大时，速度会超过扫频分析仪和矢量信号分 析仪。

    问：目前的实时频谱仪技术有哪几种？
    答：主要是实时FFT技术带来的实时DPX技术和实时FMT 技术。

    问："多域时间相关"是怎样实现的？
    答：超快速FFT、独立时间轴和灵活的时间选框、光标多域 联动。

    问： DPX波形图像可以再现和还原吗？
    答： DPX直接实时显示在屏幕上，DPX的结果是不能保存 的。但实时频谱仪有实时输出的数字IQ接口，可以把 输出数据存在高速磁盘阵列上，后处理实现DPX的效果。

    问：泰克的频谱仪的触发条件是什么？
    答：频率和功率。

    问： DPX波形图像处理器技术是通过硬件还是软件来实现的？
    答： DPX波形图像处理是通过硬件实现的。

    问：分析仪的内部时钟与外部时钟如何同步？
    答：通过TRIG IN端口来实现。

    问：无线环境的测试尤其重要，MIMO系统是否具有优势或 是有更好的测试设备？
    答：对于射频测试仪表，由于只有一个测试端口，目前是多 台仪表、软件协同工作。

    问：三维频谱功能有何好处？
    答：图中含有频率、幅度、时间三个轴，可以逐帧回放。

    问：RSA6100A的内存最高是多少？能扩展吗？
    答：RSA6100A的内存最高能到1G，目前不能扩展。

    问：泰克频谱仪能否发现纳秒级瞬态信号？
    答：可以，但不是100%。

    问：分析结果能保存和传输吗？
    答：能以IQT格式保存，可以将结果存放在硬盘上或通过 USB输出。

    问：泰克公司的实时频谱分析仪能否用于ZigBee协议分析？
    答：可以，在物理层进行解调。

    问：ACLR具体指的是什么？
    答：邻通道功率泄漏比。
