电源和电池管理是数码听诊器的关键因素，在设计此类超便携性诊断工具时，设计工程师的主要设计注意事项是什么？数码听诊器的通用内核子系统包括包括哪些？本文将为你释疑。

    数码听诊器的主要构成包括能采集心音和肺音的传感器单位(也称为听诊)，数字化并对听诊进行数字化处理以实现降噪、滤波和放大。还可能包括心率检测和心脏缺损检测的算法。

    电源和电池管理是此类超便携性诊断工具的关键因素，主要设计注意事项包括由延长电池寿命需求驱动的超低功耗和高效率，以及允许快速了解患者健康状况的高精度与快速响应时间。其它要求可能推动对记录听诊、用于传输听诊的有线或无线接口的需要。另外，为实现简便易用，诸如触摸屏控制和显示屏背景照明等功能对于该器件的应用至关重要。新增所有这些功能而不显著增加功耗成为了一个巨大的挑战。德州仪器(TI)控制器、仪表和高速缓冲放大器、电源和电池管理、音频编解码器，以及无线和无线接口设备系列为数码听诊器应用提供了理想的工具箱。

    数码听诊器的通用内核子系统包括：

    模拟前端/传感器接口和编解码器

    听诊信号输入被放大，继而被音频编解码器数字化。听诊信号被数字化并经过信号处理之后，将转换为模拟信号，继而被发送至听诊器听筒。

    低功耗处理器

    能够执行所有数码听诊器包含降噪、心率检测与心脏缺损检测的算法等主要功能在内的信号处理，同时维持电池产生的极低恒流的处理器为上佳之选。控制与存储器和外设相连的功能也有非常有用。假设处理器能够拥有这样的器件性质，即管理数字显示和键控功能的处理器，在不提供其它组件的情况下支持听诊波形的显示与操作，那么它将是无可挑剔的。

    数据存储和传输

    听诊数据可被存录在MMC/SD卡或USB器件上。它可以通过蓝牙等无线功能进行传送。

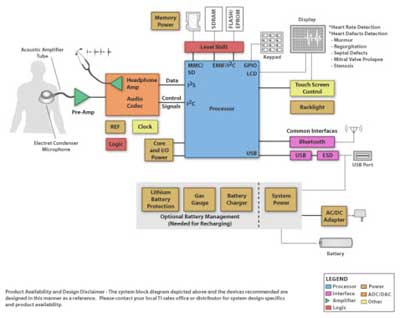

    数码听诊器系统构成框图
