一系列新款放大器IC可用于解决一些老问题，如在采用单电源供电时，如何处理以地为参考的信号，而处理这个问题的传统方法一般是采用AC耦合和单电源放大器。

    AC耦合可以处理地参考信号，但需要进行电平搬移和许多额外器件，如图1所示。单电源运算放大器能够简化设计，但仍然存在限制。放大器的输入总是可以达到地，有些些甚至可以超过地，但是，即便是具有轨到轨的输出级，输出摆幅却无法总是达到地。

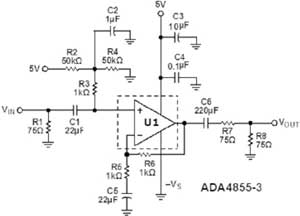

图1 AC耦合的单电源放大器

    IC制造商最近推出的全新系列器件可以解决这个问题。新款器件内置电荷泵，可由正电源轨生成负电压，并将负电压由内部连接至放大器的-Vs引脚。利用这个负电压，放大器的输出摆幅就可以达到甚至超过地，而无需图1所示的复杂电路，或是限制单电源放大器的输出摆幅。性能与输出摆幅会因制造商的不同而有所差异。

    ADI的新款芯片还能提供额外的优势。ADA4858-3是一款内置电荷泵的三通道放大器，其优点在于电荷泵能提供额外的电源，-2.8V的电荷泵可用于为其它需要负电源的器件供电，这种能力给工程师提供了新的选择，无需电路板上额外的供电电路，从而节省了成本和电路板空间。图2所示的是一个应用的典型范例，其中，内置电荷泵用于为电路中的四路放大器供电。图3所示的是摆幅低于地的所有放大器输出。

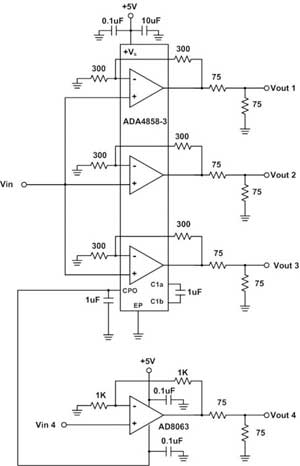

图2 自供电的ADA4858-3与AD8063

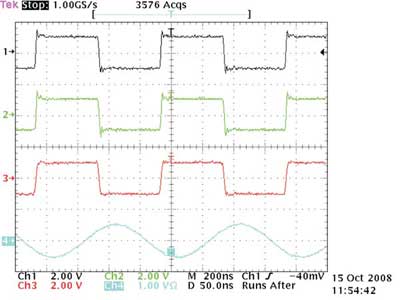

图3 输出摆幅

    这些新型芯片能够有助于减轻模拟设计人员的负担，采用这些放大器进行设计使工程师能够简化电路、改善性能、降低成本、减少器件数量，并节省电路板空间。
