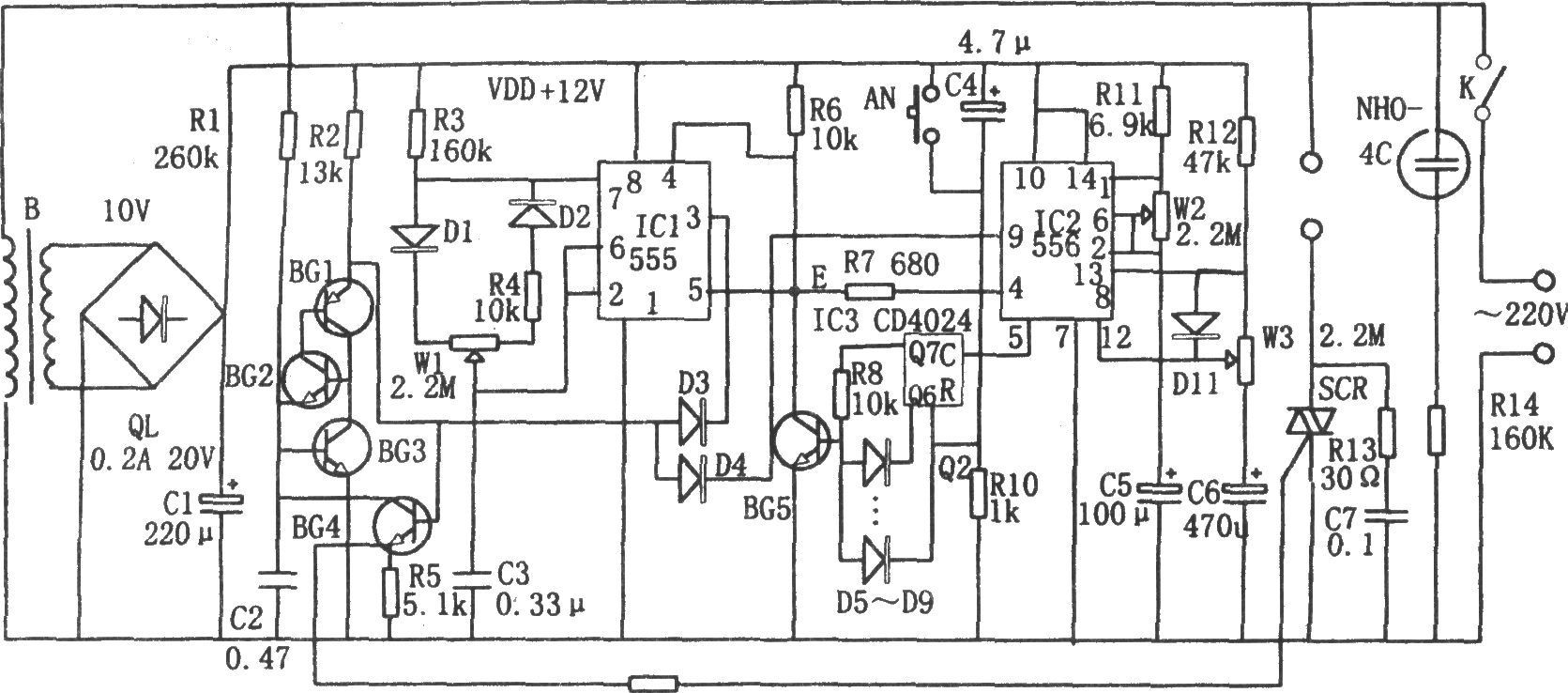

如图所示为电扇综合控制电路。该电路由降压整流电路、调速控制电路、定时电路、间隙开关电路、可控硅控制电路等组成。其中降压整流电路为整个控制器提供直流电压。

调速控制电路由IC1(555)和BG1～BG4等组成，其中由555和R3、R4、W1、C3等组成的可控式多谐振荡器的振荡周期为T=0.693(R3 R4 Rw1)C3，调节W1只可改变其振荡脉冲的占空比，而不影响其振荡频率。对由BG3、D3、D4组成的与逻辑驱动电路，当IC1、IC2均相应输出高电平时，BG4则输出一组连续的过零脉冲，触发可控硅SCR导通，使电扇或其他被控电路的电源接通。调节W1控制其占空比。就可控制SCR输出的周波数比，从而调节输出平均电压或调节输出功率。输出的平均电压为：Vcp≈D·Vin=(R3 Rw1)/(R4 r3 Rw1)·220V，调节W1可使输出电压为交流(22～210)V，负载功率从10％变化到100％。

定时电路由多谐振荡器(IC2、R11、W2、C5)和IC3(CD4024)构成。其中CD4024为7位二进制串行计数器／分频器，振荡器的振荡周期为T=0.693(R11 2Rw2)C5。由IC2⑤脚输出的信号加至IC3进行计数，当计数至27=128个脉冲(Q7输出)时，D端变为高电平，BG5导通，E点呈低电平，将IC1和IC2振荡部分锁定，相应SCR截止，定时结束。本控制器的定时时间td在1分钟至10小时40分钟。间隙开关电路由IC2的另一半与R12、C6组成的单稳定时电路构成，其输出的信号(⑨脚)经D4后与IC1的输出相与，控制SCR的导通与否，从而实现间歇吹风的功能。

本控制器可实现无级定时和无级调速，在对电扇、电热类、电机类产品进行控制时，不仅不消耗无功功率，且定时时间长，定时精度高。
