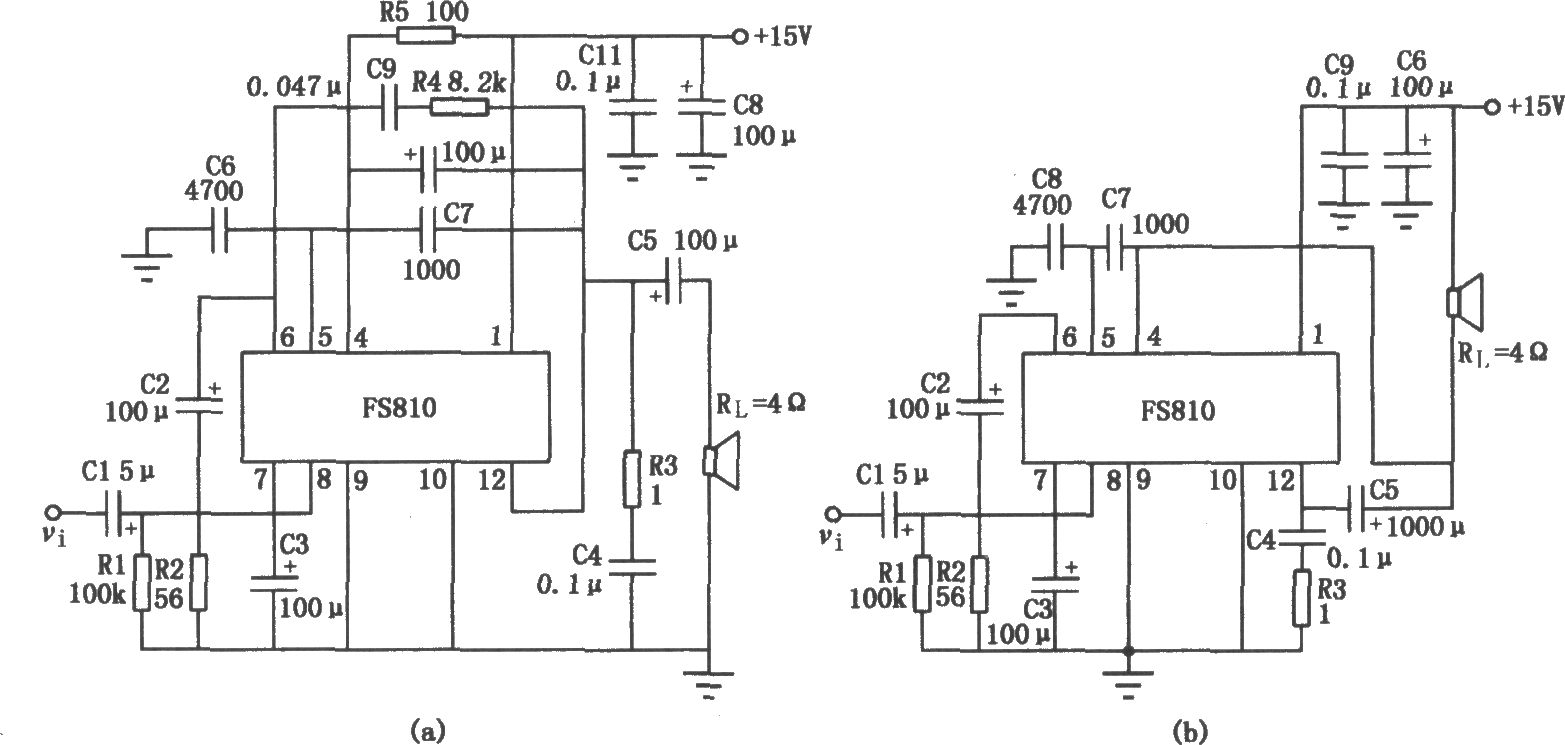

如图所示为FS810集成功率放大器的实用电路。FS810是性能优良的集成功率放大器，适用于高档收录机和音响设备。

图(a)中，扬声器接于输出电容C5和地之间，⑧脚和地之间接100kΩ电阻构成交流反馈支路。为使低音丰富，另加了C(0.047μF)、R4(8.2kΩ)支路，接于⑥脚和12脚之间，作为低音提升网络。C10、R5为自举网络，R3、R4为电抗校正网络，用于消除扬声器的感抗分量。

图(b)中，将扬声器接于输出端电容C5的正极和电源正极之间，输出电容C5和喇叭阻抗兼作自举网络元件，因此元件少、电路简单，但扬声器必须悬浮不接地。
