  • 自制PIC单片机编程器电路
    http://www.ic72.com 发布时间:2008/12/23

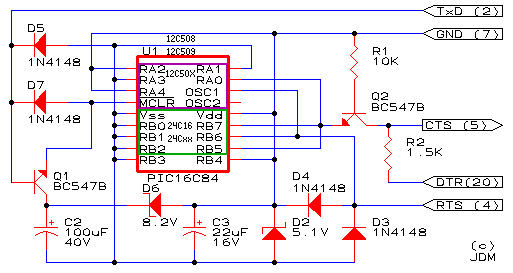

    欢迎来到这里,我觉得这款编程器的声望完全归功于jens madsem.当你完全沉浸在这东西的时候,你可能发现这个编程器可能是最有用的东西。总之,这里有电路图和一些技巧,是我自己做一个编程器时摘录的。

    当你完成这款编程器制作以后,当然要找一些芯片来试一试啦,而下面的芯片的编程对这款编程器来说都支持的。PIC12C5XX,12C67X,24CXX,16C55X,16C62X,16C71,16C71X,16C8X,16F8X.

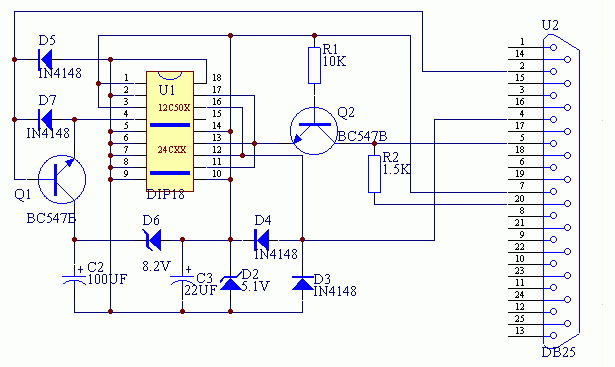

    站长为了方便看,自己由画了一张图,如下:

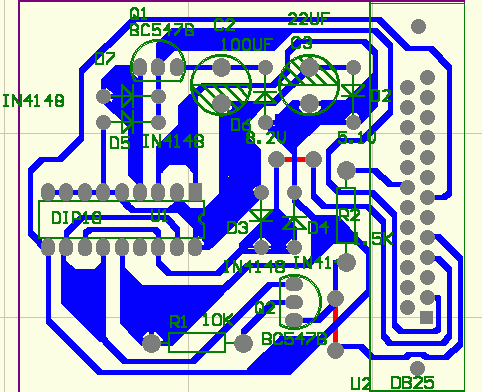

    印刷电路板图在这里,请参考:(电路板中红线为跳线)

    对应的变成软件在这里可以下载:icprog.zip[下载](说明:)

    注意:这款编程器跟电脑连接是采用25针串口的,假如你没有,可以采用9针的串口,但是接线当然需要一些改动,具体如下:

    25针串口对9针串口

    2------3

    7------5

    5------8

    20-----4

    4------7

    现在你就可以马上做一个编程器啦,

    pcb下载

    picbc.pcb
