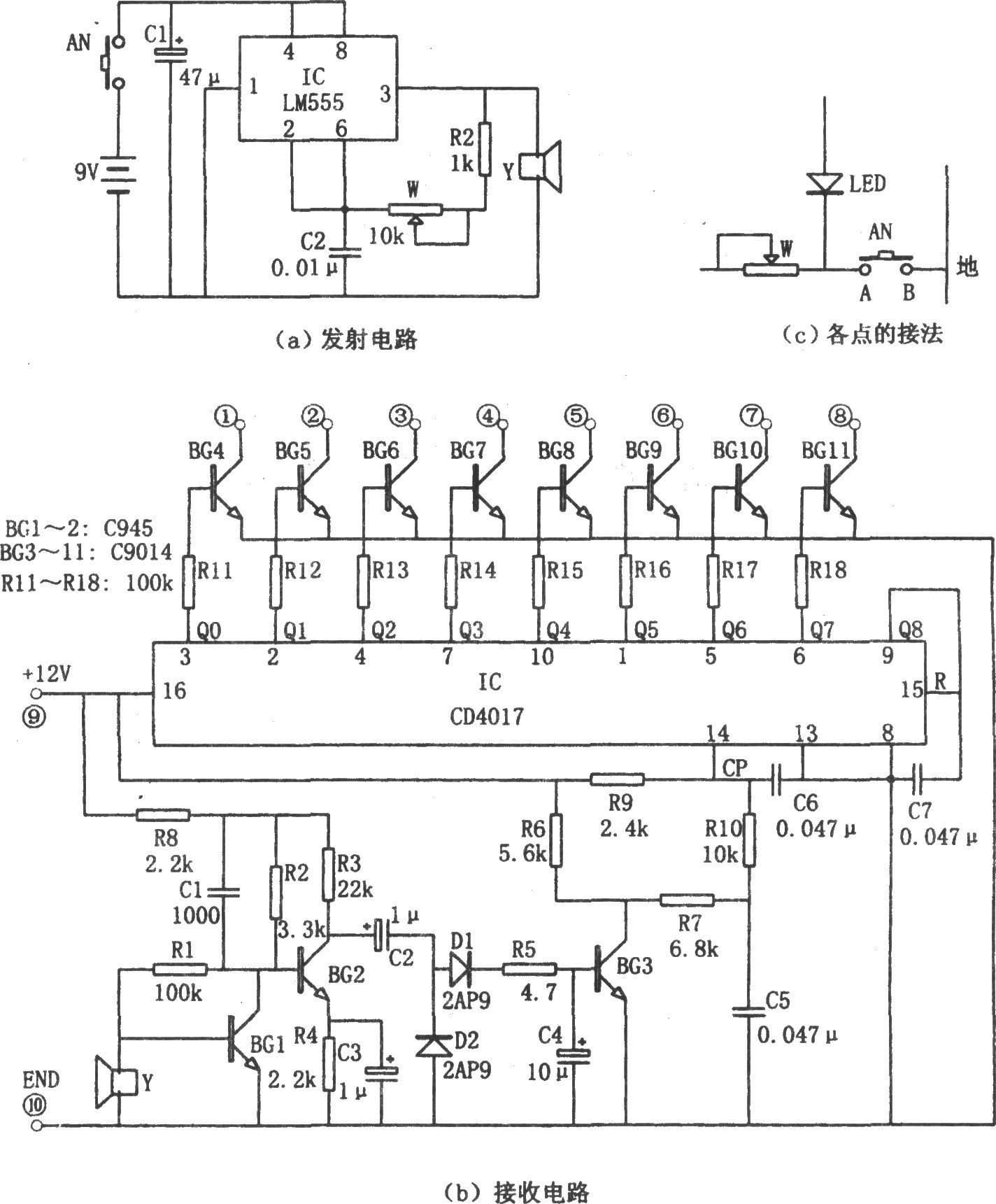

如图所示为彩电附加遥控电路。该电路包括发射电路和接收电路两部分。

发射电路的核心为由时基电路555和R2、W、C2等组成的无稳态多谐振荡器，其振荡频率由R2、W、C2决定。

接收电路由放大、整流、计数电路等组成。其中集成电路IC(CD4017)是十进制计数器／脉冲分配器。⑨脚输出Q8加至复位端15脚，以清零。当收到控制信号后，CD4017的输出Q0～Q7相继为高电平，以控制各晶体管BG4～BG11的导通和截止，进而控制彩电的预选开关的通断，实现遥控。且电路中晶体管BG4～BG11的各集电极依次用导线连接到手控预选键的1～8接点，如图(c)中的对应A点。

本电路为彩电的附加电路，即指示、调谐仍采用原来的指示灯和调谐器，用本电路去遥控已调谐好的预选开关的通断，以实现全频道选台。
