  • 电动单梁吊车无线电遥控器(TX315B1)
    http://www.ic72.com 发布时间:2008/12/23

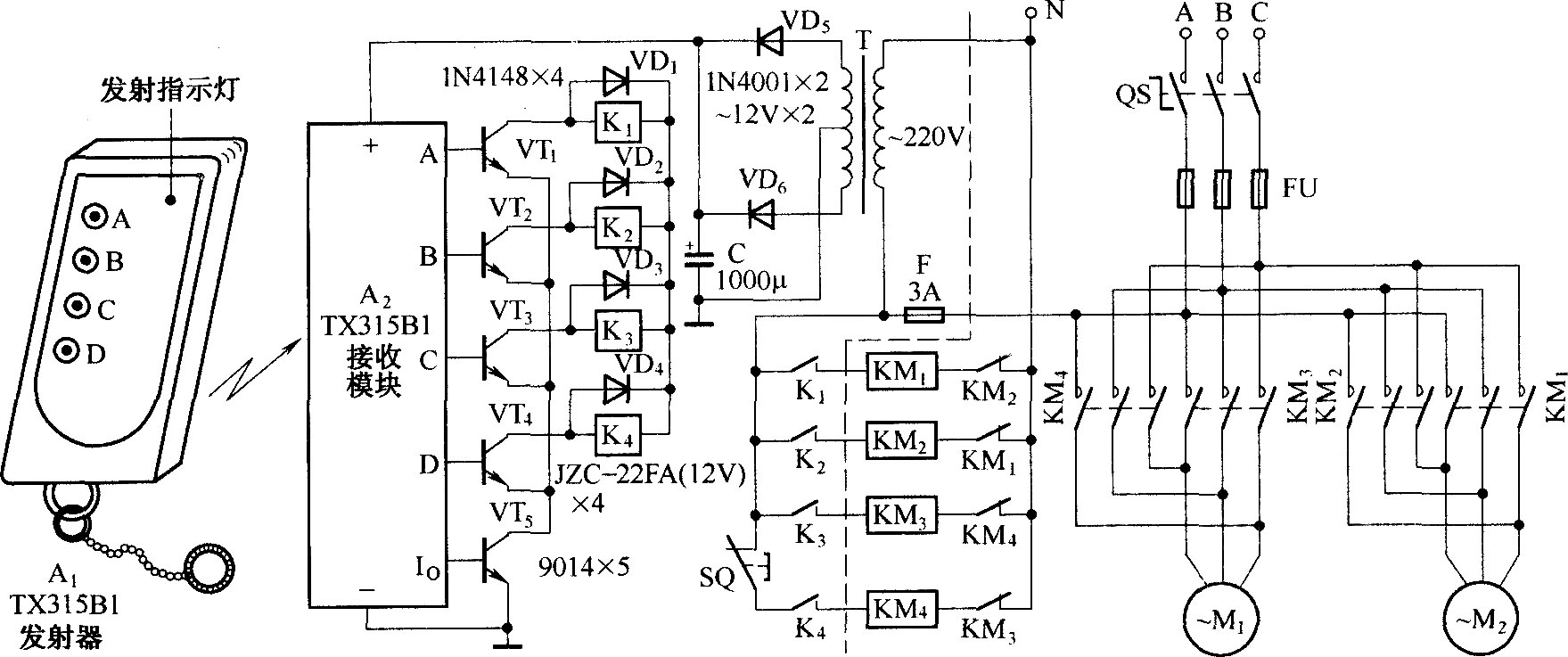

    该电路的操作功能有四项:电动葫芦的行走移动和吊钩(吊物)的上下运动。图中在虚线的右半部分是吊车中原来的操作电路,其中K1~K4是原来的手动操作按键,现在用继电器的触点来取代,SQ为提升限位开关。KM1~KM4为交流继电器,分别用来控制提升电机M1和行走电机M2的正、反转,实现葫芦的行走和吊物的升降。 图中虚线的左半部分为新增的无线电遥控电路。在电路中,将TX315B1接收电路的四个输出端A~D分别通过驱动管VT~VT4,驱动直流继电器K1~K4。将输出端Io的输出通过VT5来控制VT1~VT4的通路,使输出端A~D由互锁输出转变为非锁存输出形式,以适应实际控制的需要。
