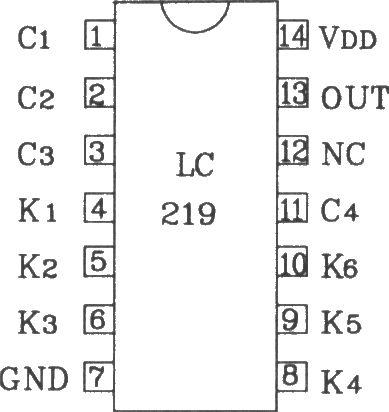

LC219外形引脚图

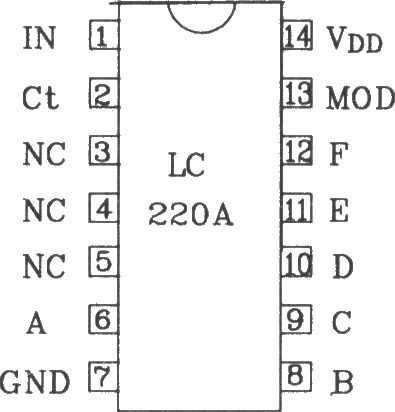

LC220A外形引脚图

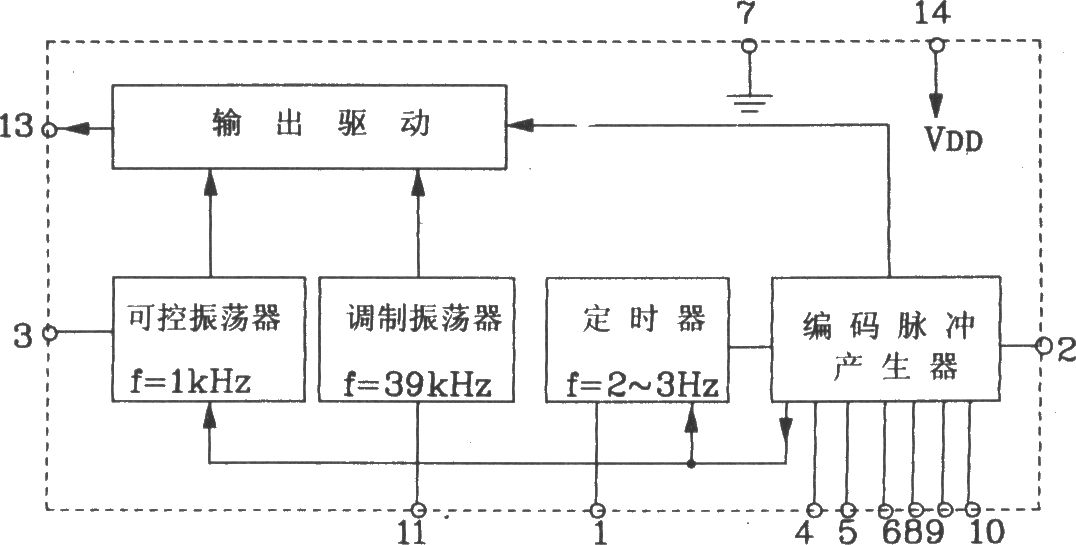

LC219发射芯片内部原理框图

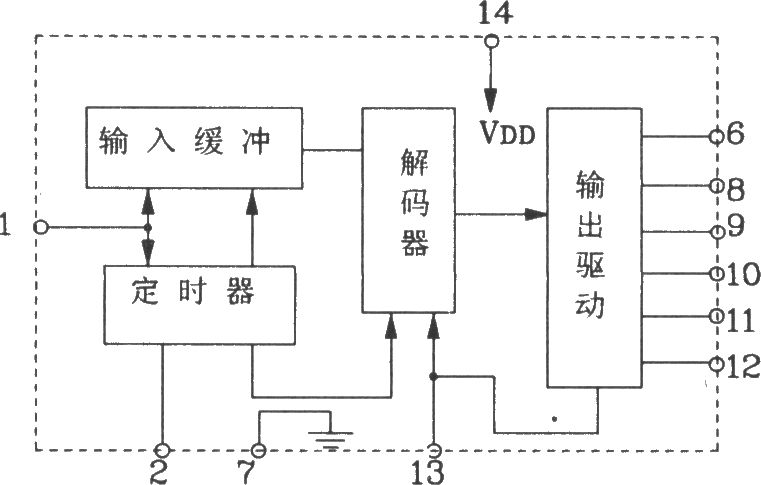

LC220A接收芯片内部原理框图 主要性能参数 LC219发射芯片电源电压范围为2．5～6V；静态工作电流小于5μA；输出端驱动电流IoH≥2mA，IoL≥300μA，适用于以高电平驱动NPN晶体管的工作方式；内部定时器重复频率为2～3Hz，可控振荡频率为lkHz，占空比为50％，脉冲宽度0.5ms：载波调制振荡频率范围为32～48kHz，一般选39kHz为宜。LC220A接收芯片的电源电压范围为4.5～9V；静态工作电流小于5μA；每路输出驱动电流IoH≥2mA，Ioc≥lmA；输出短路电流IOH(S)≥8mA，IOL(S)5mA，均可直接驱动发光管或晶体管。

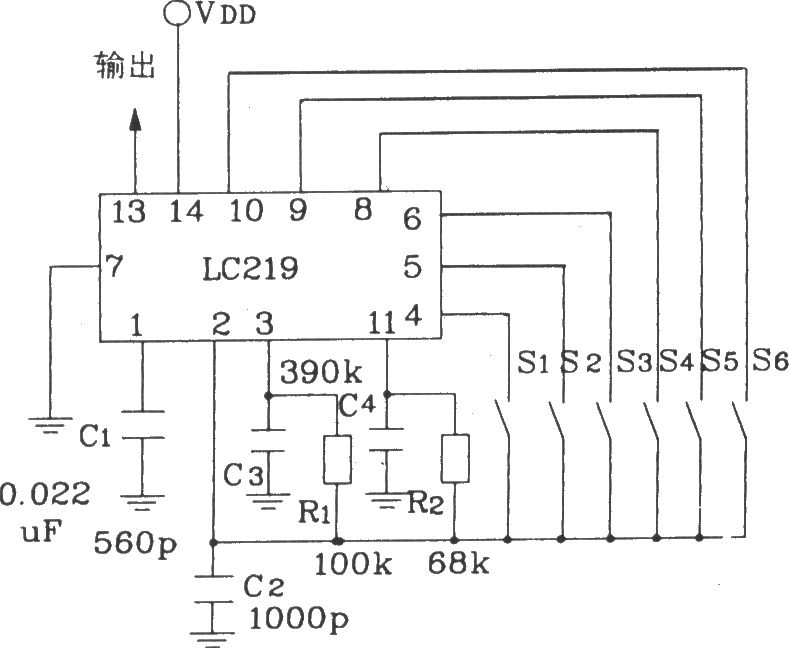

LC219构成的典型发射应用电路

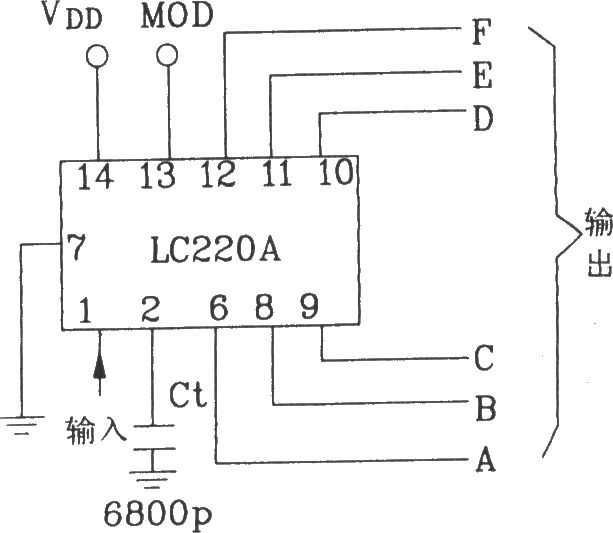

LC220A构成的典型接收应用电路
